Guida al laser ibrido metallo-acrilico BRM 90130-X
La BRM 90130-X può tagliare metalli e non metalli. Qui sotto trova informazioni sulle differenze tra ugelli, lenti e posizioni della lente.
La macchina viene fornita con tre ugelli diversi.
-
Il primo è l’ugello da 1,5 mm, cioè con un foro di 1,5 mm di diametro. Si usa per tagliare i metalli e lascia passare poco ossigeno, ottenendo una linea pulita e sottile. Essendo un’apertura piccola, richiede un allineamento perfetto di specchi e lente, perché il raggio laser deve passare esattamente attraverso l’apertura. Questo ugello non si può usare per i non metalli.
-
Il secondo è l’ugello da 2 mm, cioè con un foro di 2 mm di diametro. Anche questo si usa per tagliare i metalli. Lascia passare più ossigeno dell’ugello da 1,5 mm, ottenendo una linea di taglio pulita ma un po’ più grossolana. L’allineamento di specchi e lente è però un po’ più facile, perché il raggio può passare per un’apertura leggermente più grande. Questo ugello non si può usare per i non metalli.

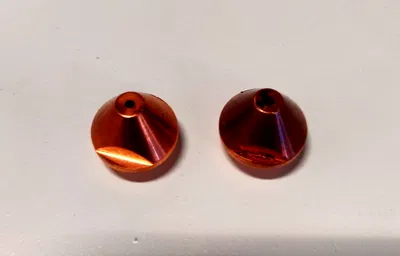

A sinistra: ugello da 1,5 mm. A destra: ugello da 2 mm
- Il terzo è l’ugello da 3 mm. Si usa solo per tagliare materiali non ferrosi come acrilico e legno. Somiglia a un UFO: una punta con un disco più grande intorno. Questo ugello non si può usare per i metalli.

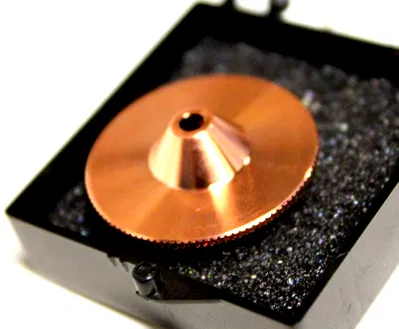

Ugello da 3 mm
A seconda del materiale da lavorare non si cambia solo l’ugello, ma anche la lente e il portalente.
La lente per il taglio dei metalli è la lente da 63,8 mm con un diametro di 25 mm, quindi il suo portalente ha un’apertura più grande. La lente per il taglio dei non metalli è la lente da 101,6 mm con un diametro di 20 mm, montata in un portalente con un’apertura un po’ più piccola. È possibile anche tagliare con una lente da 63,5 mm (Ø 20 mm), ma non è comune.

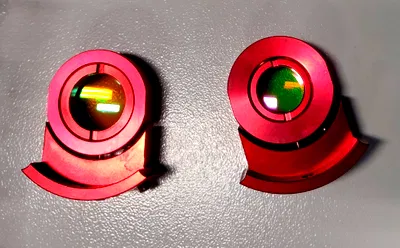

A sinistra: portalente per metalli. A destra: portalente per non metalli
Il portalente si inserisce nella testa laser, che ha due aperture: una per il portalente, l’altra per un portalente vuoto. Il portalente vuoto serve a evitare che l’ossigeno fuoriesca; se l’ossigeno fuoriesce, la linea di taglio non è perfetta. Inoltre il portalente vuoto impedisce che fumo o polvere raggiungano la lente.
La lente per il taglio dei metalli va nel portalente con l’apertura più grande, e l’intero portalente va nell’apertura inferiore. Inserisca il portalente vuoto nell’apertura superiore. Monti sulla testa laser l’ugello adatto, quello da 1,5 mm o da 2 mm. Non serri troppo l’ugello: quando è fermo, basta.

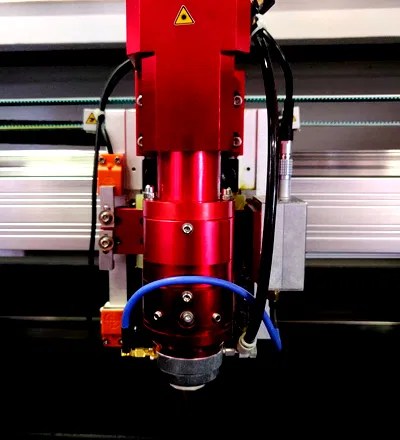

Portalente per metalli nella posizione inferiore.
Se deve tagliare non metalli, metta la lente da 101,6 mm nel portalente con l’apertura più piccola, e inserisca il portalente nell’apertura superiore. Metta il portalente vuoto nell’apertura inferiore. Monti sulla testa laser l’ugello giusto, quello da 3 mm a forma di UFO. Non serri troppo l’ugello: quando è fermo, basta.

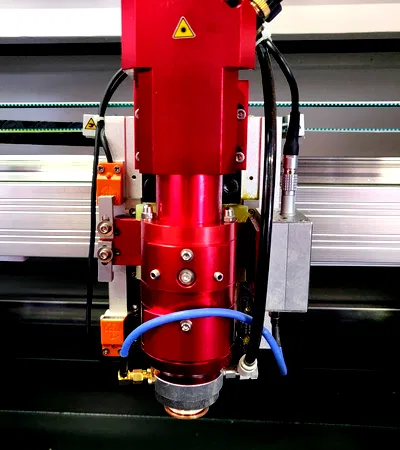

Portalente per non metalli nella posizione superiore
Se usa la lente da 63,5 mm (Ø 20 mm) per tagliare non metalli, la metta nel portalente con l’apertura più piccola, nella posizione inferiore. Metta il portalente vuoto nella posizione superiore.
Da acrilico a metallo
Sezione intitolata “Da acrilico a metallo”Accenda la macchina. Si assicuri che il selettore Metal-Acrylic sia su Metal; sulla BRM Original si trova sul lato destro della macchina. Inserisca il portalente con la lente per metalli e monti l’ugello da 1,5 mm o da 2 mm.
Prema ‘Follow Adjust’, un pulsante sul lato destro della macchina. Follow Adjust imposta l’altezza di fuoco corretta, perché la linea di taglio sia ottimale. Apra l’ossigeno dalla bombola. Ora è pronto per tagliare il metallo.
Tagli solo acciaio inox o acciaio con uno spessore massimo di 1,2 mm. Non è possibile tagliare rame, alluminio, zinco, ecc.
Se la linea di taglio non è pulita o sembra una saldatura, i parametri di taglio non sono ottimali. Regoli velocità, potenza e/o ossigeno.
ATTENZIONE! In modalità metallo non è possibile incidere.
Da metallo ad acrilico
Sezione intitolata “Da metallo ad acrilico”Accenda la macchina. Si assicuri che il selettore Metal-Acrylic sia su Acrylic; sulla BRM Original si trova sul lato destro della macchina. Inserisca il portalente con la lente per acrilico e monti l’ugello da 3 mm a forma di UFO. Imposti l’altezza di fuoco corretta alzando o abbassando il piano. Faccia molta attenzione: c’è il rischio di una collisione con la testa laser, che può causare danni enormi. In modalità acrilico l’ossigeno non serve.
In modalità acrilico è possibile incidere acrilico, legno e metallo. Per marcare il metallo è importante usare uno spray laser come CerMark, che evita riflessi verso la sorgente laser. Qualsiasi riflesso verso la sorgente laser può romperla. Se marca metalli senza spray laser e la sorgente laser si danneggia, il danno non è coperto dalla garanzia! Inoltre, applicando uno spray come CerMark, ottiene un’incisione ben contrastata.
