Regolare e sostituire le cinghie degli assi X e Y sulla BRM Original

Un laser BRM ha tre cinghie dentate che vanno controllate e tese regolarmente: 2 cinghie per l’asse Y e 1 per l’asse X. Le cinghie dell’asse Y si trovano a sinistra e a destra dell’area di lavoro. La cinghia dell’asse X è sul ponte, da sinistra a destra, e inizia e finisce sulla testa laser.

Controlli regolarmente le cinghie dentate per verificare che abbiano ancora la tensione corretta. Se una cinghia è troppo lenta o troppo tesa, noterà che la macchina non taglia o non incide bene come dovrebbe. Una tensione scorretta può anche causare il malfunzionamento della cinghia.

Come capisco se la cinghia dentata ha la tensione corretta?

Porti il ponte nella parte anteriore o posteriore della macchina. Sposti la testa laser a sinistra o a destra. Ruoti la cinghia di 90°. La cinghia ruota di più di 90°? Allora la tensione è troppo bassa. La tensione è troppo alta quando ruota di meno di 90°. Ripeta la procedura per tutte le cinghie.

Come si regola la tensione della cinghia?

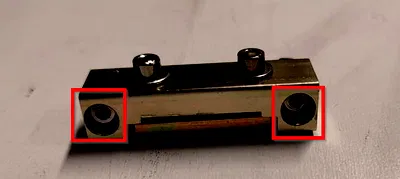

Le cinghie dentate sono fissate con dei morsetti. Nel morsetto sono incassate 2 viti a brugola, con cui si tende o si allenta la cinghia.

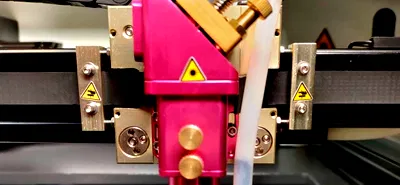

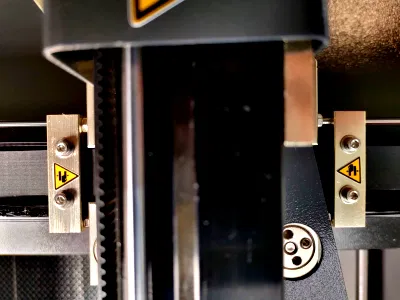

Per regolare la cinghia o le cinghie dell’asse Y si usano i piccoli morsetti sul lato anteriore. Per regolare la cinghia dell’asse X si usa il piccolo morsetto a sinistra della testa laser.

Avvitando le viti a brugola si tende la cinghia; svitandole la si allenta. Avviti o sviti entrambe le viti della stessa quantità, in modo che la tensione sulla cinghia resti uniforme. Se nota che la cinghia si attorciglia, deve avvitare e svitare le viti finché la cinghia non è dritta: così si evita che si strappi.

Avviti o sviti un po’ e ricontrolli la tensione. Prosegua finché la cinghia non ha la tensione corretta. La cinghia ha un morsetto a ciascuna estremità: la regoli con uno solo dei due, non con entrambi. Se per regolare l’asse Y deve usare il morsetto posteriore, usi il morsetto posteriore anche per l’altra cinghia dell’asse Y. Se regola un lato davanti e l’altro dietro, il ponte può disallinearsi leggermente, con una deviazione nelle dimensioni del lavoro.

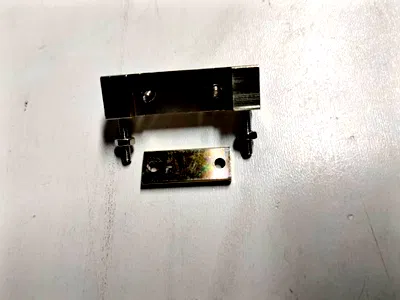

Non riesce più a tendere, ma sembra necessario? Sviti completamente le viti a brugola di un morsetto. Allenti le viti sulla parte superiore del morsetto, così può aprirlo. Sposti la cinghia di 1 dente più all’interno del morsetto e richiuda il morsetto. Serri di nuovo le viti a brugola per regolare la cinghia.

Quando la volta successiva le serve un altro dente, è il momento di sostituire la cinghia o le cinghie: hanno perso la tensione corretta, e gli effetti cominciano a vedersi nel lavoro.

La cinghia dentata è danneggiata o ha perso tensione: come la sostituisco?

Se la cinghia, ad esempio, ha perso un dente, ha perso elasticità o è difettosa in altro modo, va sostituita. Quando si sostituisce una cinghia dell’asse Y, conviene sostituire anche l’altra.

Allenti entrambi i morsetti agendo sulle 2 viti a brugola, lasciando la cinghia nei morsetti. Smonti uno dei morsetti, preferibilmente quello anteriore (asse Y) o quello di sinistra (asse X), e lasci l’altro morsetto sulla cinghia.

Se possibile, attacchi con del nastro adesivo la cinghia nuova all’estremità di quella vecchia. Lo faccia con cura, ma senza accumulare troppo nastro. Poi tiri la cinghia vecchia tenendola il più piatta possibile: così trascina con sé quella nuova, ed è più facile posizionarla nel punto giusto. Proceda con cautela, in modo che le cinghie restino unite.

Quando la cinghia nuova è visibile e facilmente raggiungibile, può separare le cinghie. Tolga il morsetto dalla cinghia vecchia e lo monti su quella nuova, sul lato della cinghia appena fatta passare nella macchina.

Se sostituisce entrambe le cinghie dell’asse Y, ne sostituisca prima una e poi l’altra. Fatto questo, passi ai passaggi successivi.

Asse Y. Stenda la cinghia piatta sul ponte. Tenga il lato con il morsetto contro il pannello su cui va fissato il morsetto. Sul lato anteriore, appoggi la cinghia contro il piccolo pannello su cui verrà montato il morsetto. Tiri un po’ la cinghia a mano. Poi individui il dente che tocca appena il pannello, e tagli la cinghia in quel punto.

Asse X. Stenda la cinghia piatta sul ponte. Tenga il lato con il morsetto contro il pannello a sinistra della testa laser in cui è montato il morsetto. Sul lato destro della testa, appoggi la cinghia contro la testa. Tiri un po’ la cinghia a mano. Poi individui il dente che tocca appena il pannello, e tagli la cinghia in quel punto.

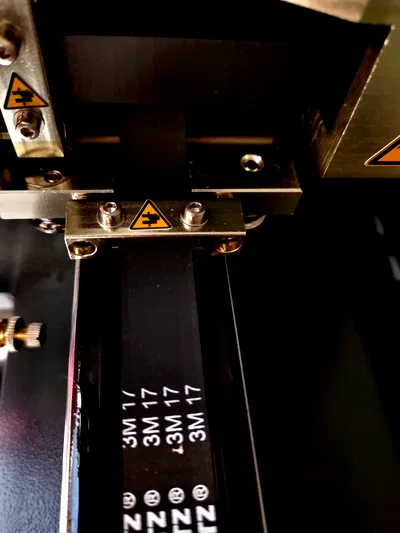

Una volta che la cinghia ha la lunghezza giusta, prenda l’estremità tagliata. Applichi il secondo morsetto sulla cinghia all’altezza del terzo dente dall’inizio della cinghia, che quindi sporgerà un po’ dal morsetto. Chiuda il morsetto.

Ora monti il lato della cinghia su cui ha montato per primo il morsetto: per l’asse Y è sul retro, per l’asse X è sul lato sinistro della testa. Lasci circa un centimetro di spazio tra il morsetto e il pannello di fissaggio. Si assicuri che il morsetto non sia appoggiato al pannello di fissaggio! Su una macchina laser Open Bed lasci circa 1,5 centimetri di spazio.

Quando il morsetto è montato correttamente, porti il ponte completamente indietro (asse Y) o la testa completamente a sinistra (asse X). Porti al punto di fissaggio il morsetto non ancora fissato. Ora la cinghia è in tensione e può serrare il morsetto con le due viti a brugola. Poiché ha spostato il ponte all’indietro e/o la testa laser a sinistra, questi offrono una contropressione, così può fissare facilmente il morsetto senza spingere via il ponte o la testa.

Ruoti ciascuna vite a brugola di mezzo giro alla volta, finché non ottiene la tensione corretta.

Se ha difficoltà o preferisce che lo faccia un tecnico, ci invii un ticket e la aiuteremo.
