Allineamento degli specchi
Il raggio laser va dalla sorgente, attraverso gli specchi, fino alla lente e poi al materiale. Un allineamento corretto degli specchi fa sì che il raggio colpisca il centro di ogni specchio e della lente, massimizzando la potenza e la qualità del taglio.
Prima pulire, poi allineare. Le ottiche sporche riducono la potenza e influiscono sulla posizione del raggio. Prima di regolare l’allineamento, pulisca sempre gli specchi e pulisca la lente.
Prima di iniziare
Sezione intitolata “Prima di iniziare”Verifichi il tipo di testa laser. Lo schema di regolazione dello specchio varia secondo il modello:
- Budget e Original: schema di regolazione standard (si usano 2 viti)
- Slim e Pro: schema di regolazione diverso (si usano tutte e 3 le viti)
Lo schema specifico dei modelli Slim e Pro è mostrato nelle foto sotto il video.
Video di istruzioni
Sezione intitolata “Video di istruzioni”Questo video mostra passo dopo passo l’intera procedura di allineamento degli specchi:
Regolazione della testa laser di Slim e Pro
Sezione intitolata “Regolazione della testa laser di Slim e Pro”Sui modelli Slim e Pro lo schema delle viti di regolazione è diverso. Per allineare correttamente lo specchio sulla testa laser occorre usare tutte e 3 le viti di regolazione:
 |
 |
|---|---|

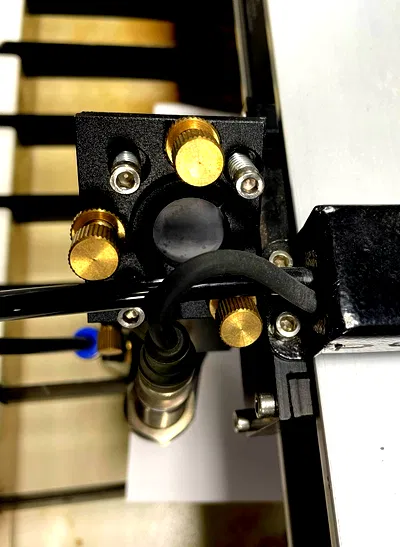

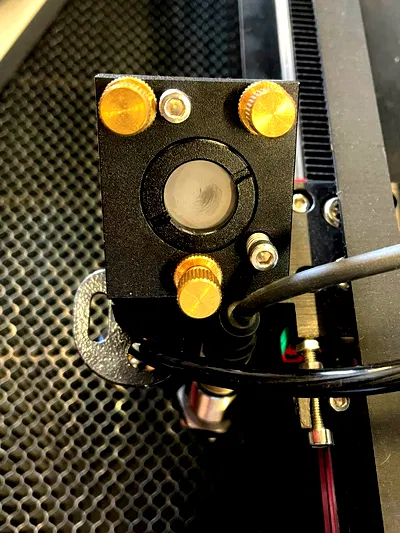

| Schema di regolazione della testa laser Pro | Schema di regolazione della testa laser Slim |
