Pulizia della lente

Una lente sporca riduce la potenza del laser e peggiora la qualità del taglio. Una pulizia regolare della lente mantiene prestazioni ottimali e ne prolunga la durata. Pulisca la lente quando nota una potenza ridotta, tagli non uniformi o residui visibili sulla superficie della lente.

Maneggiare con estrema cautela

La lente ha uno speciale rivestimento ottico che si danneggia facilmente. Indossi sempre i guanti, usi solo alcol al 70% e tenga la lente solo per i bordi. Non tocchi mai le superfici della lente a mani nude.

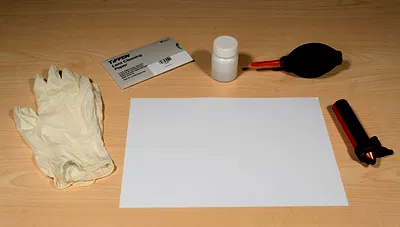

Materiale necessario

• Piano di lavoro pulito e ben illuminato
• Carta per lenti (carta ottica specifica)
• Alcol isopropilico al 70%
• Pompetta ad aria manuale
• Guanti in lattice o nitrile
• Cacciavite a taglio (piccolo)
• Carta bianca pulita (su cui lavorare)

Prepari il piano di lavoro: si assicuri che la zona sia pulita e priva di polvere, in modo che la lente non si contamini durante la pulizia.

Passo 1: Togliere l’asta portalente dalla testa laser

La lente si trova all’interno dell’asta portalente, che è inserita nella testa laser. Occorre prima togliere l’intera asta portalente.

Scollegare il tubo dell’aria e il sensore dell’autofocus

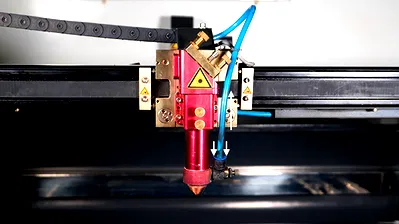

1. Togliere il tubo dell’aria: premere verso il basso l’anello blu del raccordo dell’aria e sfilare il tubo verso l’alto

2. Scollegare il sensore dell’autofocus (se presente):

   • Individuare la spina nera con anello argentato in cima al sensore
   • Ruotare l’anello argentato in senso antiorario
   • Sfilare la spina verso l’alto, in linea retta

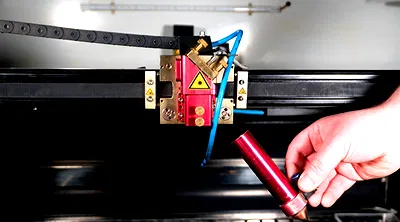

Togliere l’asta portalente

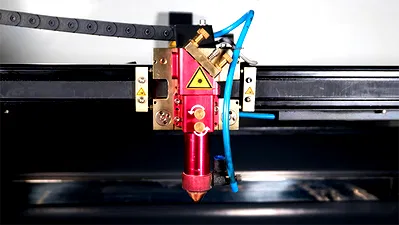

3. Allentare la vite o le viti di fissaggio sulla testa laser ruotandole in senso antiorario

4. Estrarre con cautela l’asta portalente dalla testa laser

Passo 2: Smontare l’asta portalente

Porti l’asta portalente sul piano di lavoro pulito.

1. Togliere l’ugello e il supporto dell’ugello svitandoli, e metterli da parte

2. Annotare la posizione della lente: se l’asta portalente ha più posizioni filettate (in alto e in basso), ricordare in quale posizione si trova la lente. Va rimontata esattamente nella stessa posizione.

3. Indossare guanti in lattice per proteggere il rivestimento della lente da grasso e impronte

Estrarre la lente

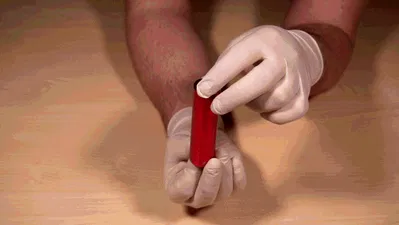

4. Allentare l’anello di fissaggio della lente con un piccolo cacciavite a taglio:
   • Inserire la punta del cacciavite in una delle piccole tacche dell’anello
   • Esercitare una pressione leggera e ruotare in senso antiorario
   • Fare attenzione che il cacciavite non scivoli danneggiando la lente
   • Una volta allentato, continuare a svitare a mano

5. Tenere con cautela l’asta portalente:
   • Tenere l’asta dalla parte superiore
   • Lasciare l’anello di fissaggio, l’anello bianco della lente e la lente nella parte inferiore
   • Svitare con cautela l’anello di fissaggio fino in fondo
   • Non far cadere la lente (è fragile e si rompe se cade)

Passo 3: Pulire la lente

Metta da parte l’anello di fissaggio e l’anello bianco. Tenga la lente con cautela, solo per i bordi.

Rimuovere lo sporco non aderente

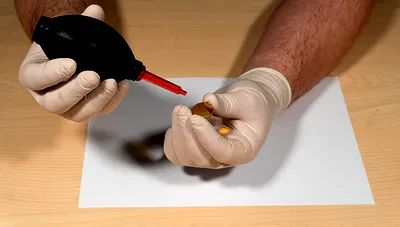

1. Usare la pompetta ad aria manuale per rimuovere polvere e particelle non aderenti
   • Tenere la pompetta inclinata rispetto alla superficie della lente
   • Soffiare l’aria di traverso sulla lente, non direttamente contro di essa
   • Così si evita che le particelle graffino durante la pulizia a umido

Pulizia a umido

2. Preparare il “sandwich” di carta per lenti:

   • Mettere un foglio di carta per lenti sulla carta bianca pulita
   • Appoggiare la lente sulla carta per lenti
   • Mettere un altro foglio di carta per lenti sopra la lente

3. Applicare l’alcol:

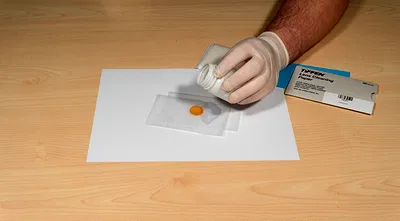

   • Versare 1 o 2 gocce di alcol isopropilico al 70% sul foglio superiore
   • La carta per lenti deve essere umida, non inzuppata

Usi solo alcol al 70%

Qualsiasi altro prodotto di pulizia danneggia o rimuove in modo permanente il rivestimento ottico. Un rivestimento danneggiato non si può riparare: la lente va sostituita.

4. Pulire la lente:

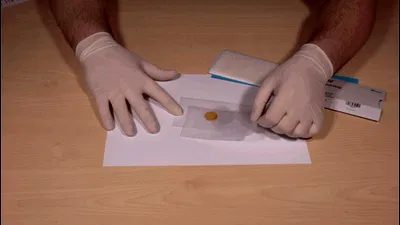

   • Tirare delicatamente il foglio superiore sulla lente con un unico movimento fluido
   • Non strofinare e non premere
   • La carta per lenti solleva lo sporco e asciuga la superficie allo stesso tempo

5. Pulire l’altro lato:
   • Capovolgere la lente
   • Ripetere i passaggi da 2 a 4 per l’altro lato

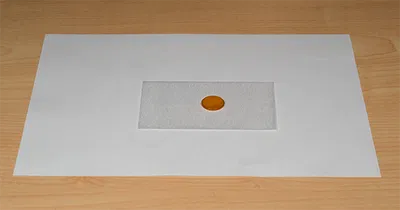

   • Controllare entrambi i lati, che devono essere completamente puliti, senza striature né residui

Passo 4: Rimontare la lente

Quando la lente è completamente pulita e asciutta, rimonti il gruppo lente.

Fondamentale: verificare l’orientamento della lente

Il lato convesso (curvo) deve essere rivolto VERSO L’ALTO, verso lo specchio. Una lente montata al contrario provoca:

• Altezza di fuoco errata
• Qualità di taglio scadente
• Raggio spesso e non a fuoco

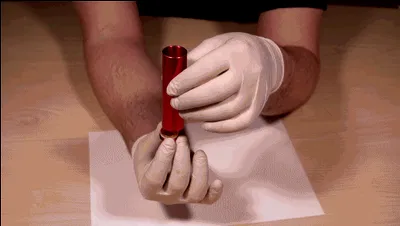

Ordine di montaggio (dal basso verso l’alto):

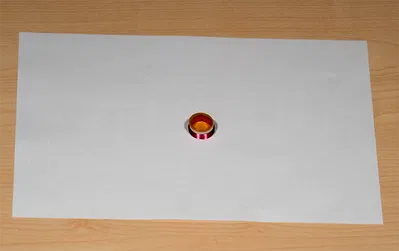

1. Anello di fissaggio della lente (filettatura verso l’alto)
2. Anello bianco della lente
3. Lente con il lato convesso VERSO L’ALTO
4. Questo gruppo si avvita nell’asta portalente

Ricordi la posizione

Monti la lente esattamente nella stessa posizione dell’asta portalente da cui l’ha tolta. Posizione sbagliata = altezza di fuoco sbagliata.

Passo 5: Rimontare l’asta portalente nella testa laser

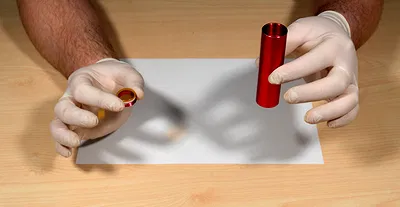

1. Avvitare il gruppo lente nell’asta portalente dal basso
   • Tenere l’asta portalente in una mano
   • Tenere il gruppo lente (anello di fissaggio, anello bianco, lente) nell’altra
   • Avvitare con cautela l’anello di fissaggio nell’asta portalente
   • Serrare bene, ma senza esagerare

2. Rimontare l’ugello e il supporto dell’ugello sull’asta portalente

3. Inserire l’asta portalente nella testa laser

   • Allineare l’asta con il foro di montaggio
   • Spingere con decisione fino in fondo

4. Serrare la vite o le viti di fissaggio sulla testa laser ruotandole in senso orario

Ricollegare il tubo dell’aria e l’autofocus

5. Reinserire il tubo dell’aria nel raccordo

   • Spingere il tubo nel raccordo finché non si sente un clic
   • Tirare delicatamente per verificare che sia bloccato

6. Ricollegare il sensore dell’autofocus (se presente):

   • Individuare il piccolo perno di allineamento all’interno della spina
   • Allineare il perno con il foro del sensore (entra in un solo verso)
   • Spingere la spina in linea retta nel sensore
   • Ruotare l’anello argentato in senso orario per bloccarla

Non forzi la spina dell’autofocus

La spina ha un piccolo perno che deve allinearsi con un foro nel sensore. Forzando la spina nel verso sbagliato il perno si rompe, e occorre sostituire l’intero cavo. Proceda con calma e verifichi il corretto allineamento.

Dopo la pulizia

La macchina è ora pronta per l’uso. Esegua un piccolo lavoro di prova per verificare la messa a fuoco e la qualità di taglio.

Le serve aiuto? Invii un ticket se riscontra problemi dopo la pulizia.

Frequenza di pulizia

• Uso leggero (didattica): pulire ogni 2-3 mesi
• Uso medio (creativo): pulire una volta al mese
• Uso intensivo (produzione): pulire ogni settimana o quando la potenza cala

Segnali che indicano che occorre pulire:

• Potenza di taglio ridotta
• Profondità di incisione non uniforme
• Qualità del bordo scadente
• Residui di fumo o sporco visibili sulla superficie della lente
