Allineamento degli specchi per macchine Open Bed

Nella Open Bed il raggio laser va dalla sorgente, attraverso gli specchi, fino alla lente e poi al materiale. Un allineamento corretto degli specchi fa sì che il raggio colpisca il centro di ogni specchio e della lente su tutta l’area di lavoro, massimizzando la potenza e la qualità del taglio.

Prima pulire, poi allineare. Le ottiche sporche riducono la potenza e influiscono sulla posizione del raggio. Prima di regolare l’allineamento, pulisca sempre gli specchi e pulisca la lente.

Quando controllare l’allineamento

• Potenza di taglio ridotta
• Risultati non uniformi nell’area di lavoro
• Compare una linea d’ombra o una doppia linea di taglio
• Dopo la pulizia o la sostituzione degli specchi
• Dopo lo spostamento o la manutenzione della macchina

Materiale necessario

• Nastro di carta (diversi pezzi)
• Set di chiavi a brugola
• Set di chiavi fisse (per i dadi di regolazione)
• Penna e righello
• Pazienza (l’allineamento richiede tempo e precisione)

Passo 1: Allineare lo specchio 1 (primo specchio sul ponte)

Controllare le viti di fissaggio

1. Aprire lo sportello sul lato sinistro del ponte
2. Individuare all’interno i due supporti neri degli specchi

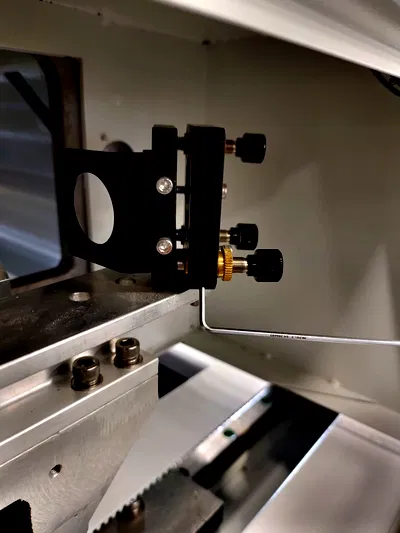

3. Con una chiave a brugola, verificare che le piccole viti a esagono incassato dei supporti siano serrate
4. Serrare eventuali viti allentate (bloccano le viti e i dadi di regolazione)

Verificare l’allineamento dello specchio 1

1. Preparare il bersaglio di nastro: unire due pezzi di nastro di carta

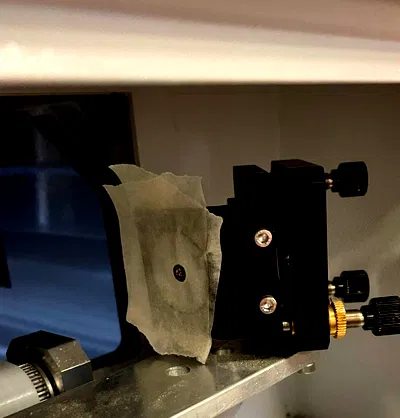

2. Applicarlo sull’apertura: attaccare il nastro sull’apertura del supporto destro dello specchio
3. Chiudere lo sportello ed emettere un impulso
4. Controllare la posizione: l’impulso deve trovarsi al centro dell’apertura

Regolare lo specchio 1 se necessario

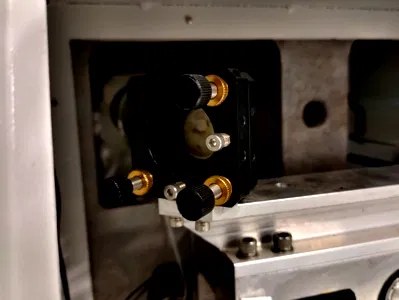

Se l’impulso non è centrato, regolare lo specchio sinistro (primo specchio):

Viti di regolazione da usare:

• Vite in alto a destra: regola l’altezza del raggio (su/giù)
• Vite in basso a sinistra: regola la posizione del raggio (sinistra/destra)

NON usare:

• La vite di regolazione in basso a destra
• Le viti a brugola (servono solo per il fissaggio)

Procedura di regolazione:

1. Allentare leggermente il controdado della vite da regolare
2. Ruotare la vite di regolazione per spostare il raggio
3. Serrare il controdado al termine
4. Emettere un nuovo impulso per verificare (la vite può spostarsi durante il serraggio)
5. Spostare lo strato superiore di nastro prima di ogni nuovo impulso, per vedere chiaramente il nuovo segno
6. Ripetere finché l’impulso non è centrato

Quando l’impulso colpisce il centro, togliere il nastro e chiudere lo sportello.

Passo 2: Allineare lo specchio 2 (secondo specchio sul ponte)

Verificare l’allineamento su tutta l’area di lavoro

1. Aprire la copertura anteriore per accedere alla testa laser

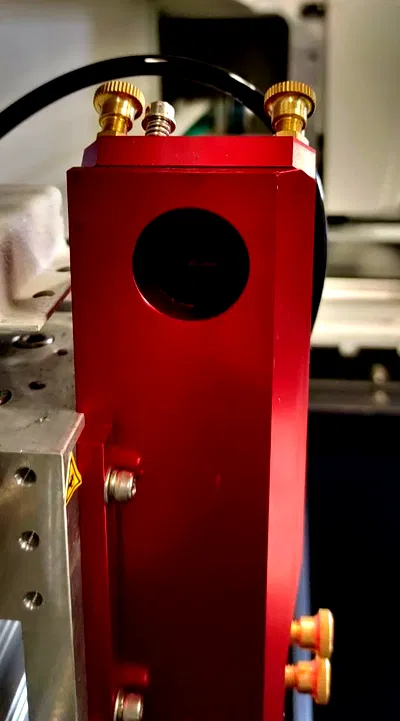

2. Applicare 2 strati di nastro di carta sull’apertura sul lato sinistro della testa laser
3. Chiudere la copertura anteriore

4. Portare la testa laser all’estrema sinistra dell’area di lavoro
5. Emettere un impulso
6. Portare la testa laser all’estrema destra dell’area di lavoro
7. Aprire la copertura anteriore e applicare un terzo pezzo di nastro sopra quello esistente
8. Chiudere la copertura anteriore ed emettere un impulso

Verificare i risultati

Confrontare i due impulsi sul nastro:

• Ideale: i due impulsi si sovrappongono esattamente e sono centrati nell’apertura
• Serve una regolazione: gli impulsi non si sovrappongono o non sono centrati

Regolare lo specchio 2 se necessario

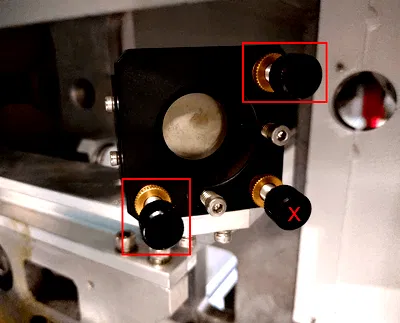

Se l’allineamento non è corretto, regolare il secondo specchio (lo specchio destro dietro lo sportello):

Viti di regolazione da usare:

• Vite in alto a destra: regola l’altezza del raggio (su/giù)
• Vite in basso a sinistra: regola la posizione del raggio (sinistra/destra)

NON usare:

• La vite di regolazione in basso a destra
• Le viti a brugola (servono solo per il fissaggio)

Procedura di regolazione:

1. Allentare leggermente il controdado della vite da regolare
2. Ruotare la vite di regolazione per spostare il raggio
3. Serrare il controdado al termine
4. Emettere nuovi impulsi seguendo la procedura di prova descritta sopra
5. Spostare lo strato superiore di nastro prima di ogni prova, per vedere i nuovi segni
6. Ripetere finché entrambi gli impulsi non si sovrappongono e sono centrati

Quando gli impulsi sono allineati, togliere il nastro.

Passo 3: Allineare lo specchio 3 (specchio sulla testa laser)

Preparare l’asta portalente per la prova

1. Togliere l’asta portalente dalla testa laser

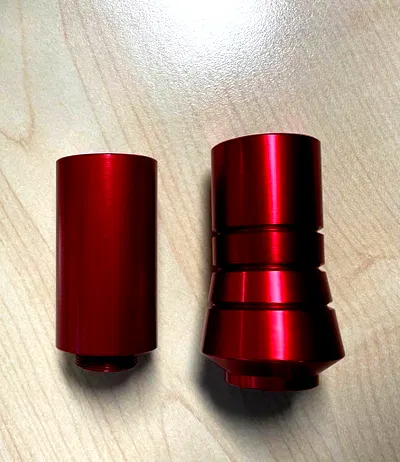

2. Svitare tra loro le due parti dell’asta portalente
3. Mettere da parte la parte inferiore (per ora non serve)

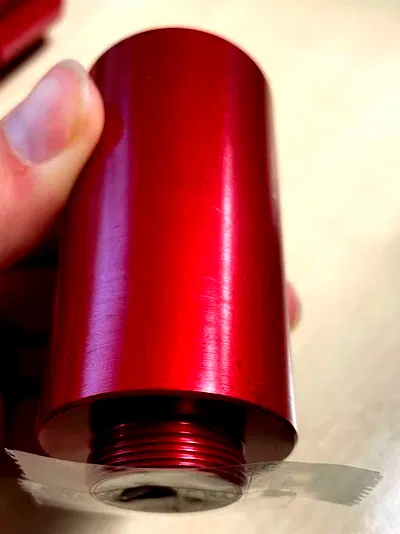

4. Applicare nastro trasparente sul fondo filettato della parte superiore per coprire l’apertura

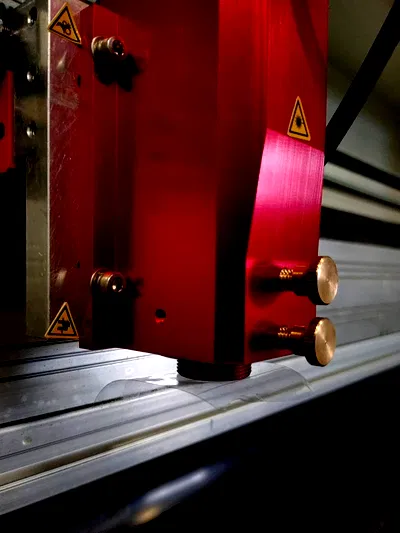

5. Rimettere la parte superiore nella testa laser, il più in alto possibile

Verificare l’allineamento dello specchio 3

1. Chiudere la copertura anteriore ed emettere 2 impulsi
2. Abbassare l’asta portalente in linea retta (senza ruotarla)
3. Fissarla nella posizione più bassa

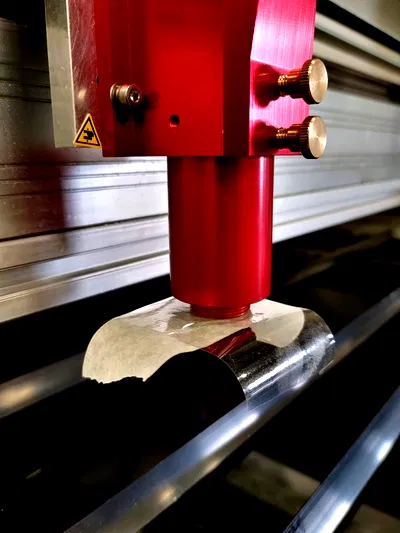

4. Applicare il nastro di carta in diagonale sopra il nastro trasparente
5. Emettere un impulso

Segni l’orientamento del nastro

Prima di togliere il nastro, segni quale lato è sinistra, destra, sopra e sotto. Senza questi segni non saprà in quale direzione regolare lo specchio se non è allineato.

Verificare l’allineamento

1. Togliere insieme i due strati di nastro (tenendoli attaccati tra loro)

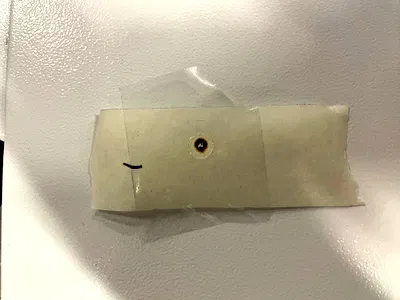

2. Esaminare il segno di bruciatura sul nastro di carta
3. Controllare la posizione: la bruciatura deve essere al centro del foro grande del nastro trasparente

Regolare lo specchio 3 se necessario

Se la bruciatura non è centrata, regolare lo specchio della testa laser:

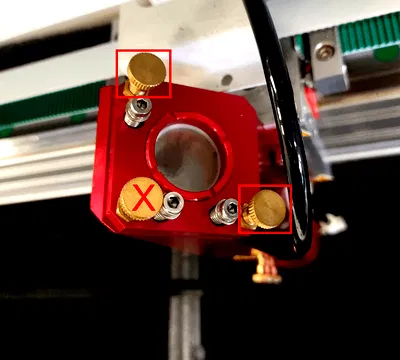

Viti di regolazione da usare:

• Vite in alto a sinistra: regola l’altezza del raggio (su/giù)
• Vite in basso a destra: regola la posizione del raggio (sinistra/destra)

NON usare:

• La vite di regolazione in basso a sinistra
• Le viti a brugola argentate (servono solo per il fissaggio)

Procedura di regolazione:

1. Allentare leggermente il controdado della vite da regolare
2. Ruotare la vite di regolazione per spostare il raggio (usando i segni sul nastro per sapere in quale direzione)
3. Serrare il controdado al termine
4. Ripetere l’intera prova (la vite può spostarsi durante il serraggio)
5. Continuare finché la bruciatura non è centrata

Passo 4: Allineare la sorgente laser (allineamento finale)

Dopo aver allineato tutti gli specchi, verificare l’allineamento della sorgente laser con un “test a croce”.

Preparare la prova

1. Applicare nastro di carta su 2 lamelle sotto la testa laser
2. Rimontare l’asta portalente: inserire la parte superiore nella testa laser e avvitarvi la parte inferiore (con la lente)
3. Impostare l’altezza di fuoco corretta
4. Chiudere la copertura anteriore ed emettere un impulso

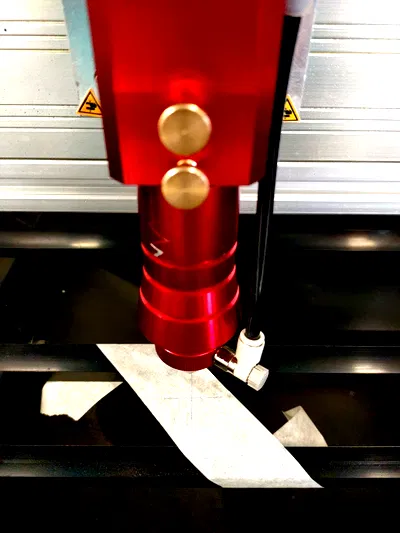

5. Disegnare una croce con penna e righello sul nastro, passando per l’impulso

Verificare l’allineamento della sorgente laser

1. Svitare la parte inferiore dell’asta portalente e metterla da parte

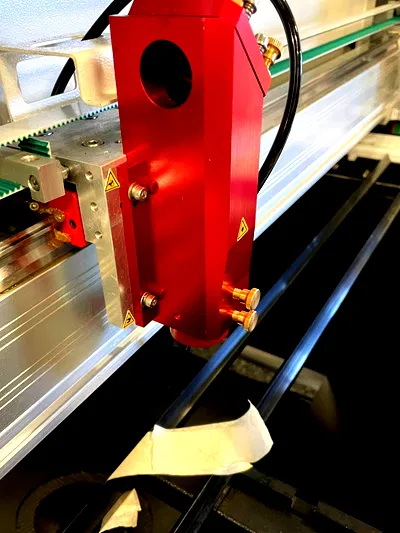

2. Applicare nuovo nastro di carta sopra la croce
3. Emettere un impulso

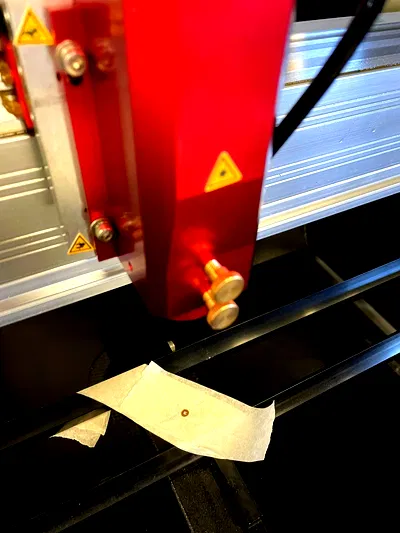

Verificare il risultato: l’impulso deve essere centrato sulla croce. In caso contrario, la sorgente laser va regolata.

Regolare la sorgente laser se necessario

L’alta tensione è letale

Solo tecnici qualificati possono regolare la sorgente laser. Spenga la macchina e attenda 24 ore prima di aprire la copertura della sorgente laser, perché i condensatori si scarichino.

Accedere alla sorgente laser:

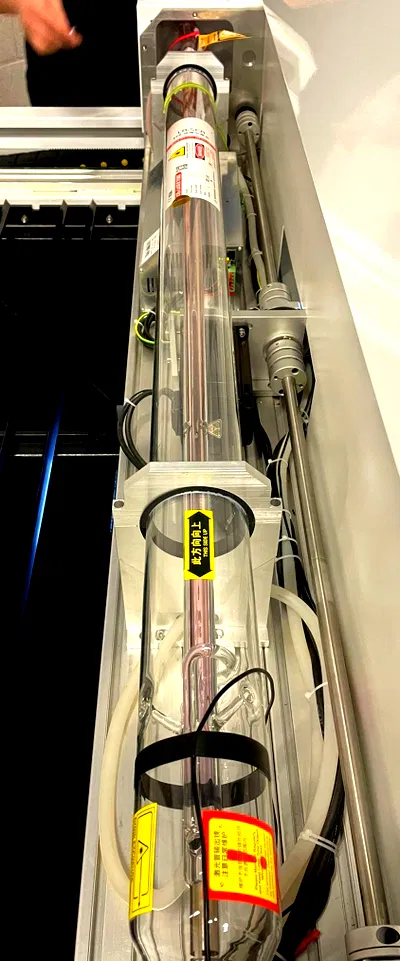

1. Individuare la sorgente laser sul ponte
2. Togliere le viti a brugola che fissano il pannello
3. Rimuovere con cautela la copertura

Principi di regolazione:

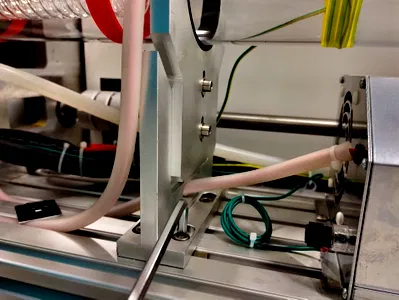

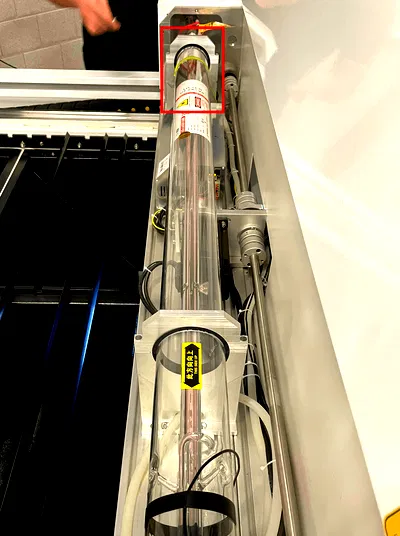

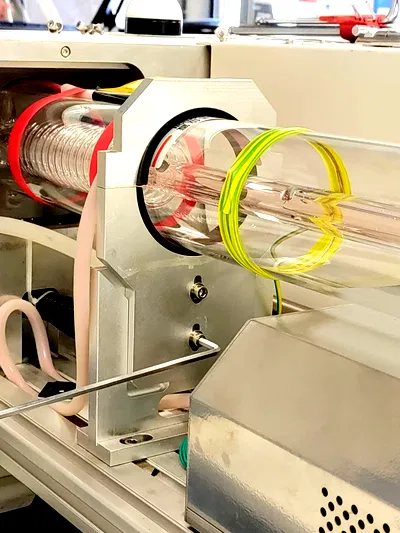

La sorgente laser poggia su 2 supporti regolabili. Regolare sempre il supporto più lontano dagli specchi, per un controllo più preciso.

Sostenga il supporto

Quando regola l’altezza, sostenga il supporto per evitare che cada all’improvviso. Se cade, perde il punto di riferimento e deve ricominciare da capo.

Effetti della regolazione:

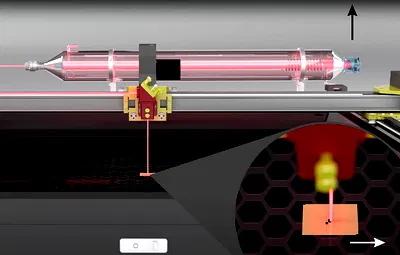

• Regolando l’altezza della sorgente (su/giù): il raggio si sposta a sinistra o a destra sull’area di lavoro

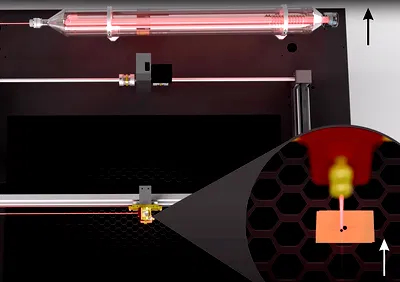

• Regolando la posizione della sorgente (sinistra/destra): il raggio si sposta in avanti o indietro sull’area di lavoro

Procedura di regolazione:

1. Apportare piccole regolazioni al supporto della sorgente laser
2. Ripetere il test a croce sulla testa laser
3. Continuare finché l’impulso non è centrato sulla croce
4. Verificare ancora una volta l’intero allineamento degli specchi, per assicurarsi che sia tutto ancora allineato correttamente

Dopo l’allineamento

Una volta completato l’allineamento:

1. Rimontare tutti i componenti (asta portalente, coperture, pannelli)
2. Eseguire un lavoro di prova per verificare le prestazioni di taglio su tutta l’area di lavoro
3. Annotare la data nel registro di manutenzione

Controlli periodici dell’allineamento

Controlli l’allineamento ogni 3-6 mesi, o ogni volta che nota un calo di potenza o risultati non uniformi nell’area di lavoro.

Le serve aiuto?

Se ha difficoltà con l’allineamento, o se dopo l’allineamento i risultati sono ancora scadenti, invii un ticket per ricevere assistenza tecnica.
