Puntatore rosso non visibile sulla BRM Original
Se ha una BRM Original, probabilmente ha un puntatore rosso. Il puntatore rosso mostra una linea guida, utile quando vuole un’indicazione di dove taglierà o inciderà.
Il puntatore rosso segue all’incirca lo stesso percorso del raggio laser con cui taglia o incide, ma i due vanno considerati indipendenti l’uno dall’altro. Ad esempio, nella regolazione degli specchi la linea guida non si usa mai come riferimento. Inoltre la linea guida può deviare all’improvviso senza che ciò influisca sul raggio laser con cui taglia o incide.
Come si regola il puntatore rosso?
Sezione intitolata “Come si regola il puntatore rosso?”Verifichi prima che l’interruttore della potenza laser sul lato destro della macchina sia acceso. Se lo è, è importante controllare completamente l’allineamento degli specchi: se l’allineamento non è corretto, la linea guida potrebbe non essere visibile.
Dopo aver controllato l’allineamento degli specchi, prosegua. Se ha dovuto correggere l’allineamento, verifichi se dopo l’allineamento la linea guida è visibile.
Se la linea guida non è ancora visibile, porti la testa laser nell’angolo in basso a destra della macchina. Applichi un pezzo di nastro di carta sull’area di lavoro ed emetta un impulso. Lasci la testa laser dov’è, ma abbassi il piano fino in fondo alla macchina. Estragga l’asta portalente dalla testa laser. Ora può regolare il puntatore rosso.
Nel momento in cui apre lo sportello dove si trova il puntatore rosso, la linea guida scompare. Deve quindi procedere a tentativi, regolando a piccoli passi. Dopo ogni piccola regolazione chiuda lo sportello e verifichi se il punto rosso compare sul pezzo di nastro.

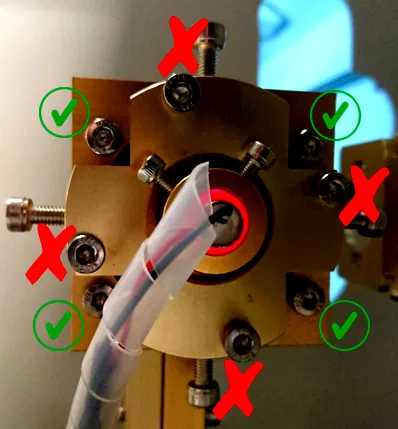

Sul supporto del puntatore rosso ci sono parecchie viti. Nella foto qui sotto alcune viti hanno un segno di spunta verde: usi queste per regolare il puntatore rosso, e non le altre.
Le viti lavorano in coppia: se ne regola una, deve regolarne anche una seconda. Ruotando insieme le viti in alto o in basso si cambia l’altezza della linea guida. Regolando insieme le due viti a sinistra o a destra, la linea guida si sposta a sinistra o a destra.
Se nota che non può più avvitare o svitare una vite, usi quella sul lato opposto. Ad esempio, se vuole serrare le viti a destra ma non può, sviti leggermente quelle a sinistra.
Non funziona: che fare?
Sezione intitolata “Non funziona: che fare?”Se l’allineamento degli specchi è in ordine e il puntatore rosso non si allinea comunque, può verificare se il puntatore rosso si accende quando lo sportello della sorgente laser è chiuso. Si assicuri che l’interruttore della potenza laser sia acceso. Prenda una videocamera o usi la fotocamera del cellulare, in modo da poter registrare un video.
Posizioni la videocamera o il telefono vicino al puntatore rosso, rivolti verso di esso, e avvii la registrazione. Chiuda lo sportello e lo lasci chiuso per un momento. Poi apra lo sportello e guardi il video. Di solito nel video si vede un bagliore rosso: è il puntatore rosso. Se il bagliore manca, apra un ticket e la aiuteremo.
