Comment régler l'autofocus de ma BRM Slim et Pro ?
Guide de l’autofocus de la BRM Slim et de la BRM Pro.
Qu’est-ce que l’autofocus ?
Section intitulée « Qu’est-ce que l’autofocus ? »L’autofocus est un capteur qui règle automatiquement la bonne hauteur par rapport à votre matériau. Vous n’avez donc plus à déterminer manuellement la bonne hauteur de focalisation entre votre matériau et la buse (l’embout au bas du tube de lentille).

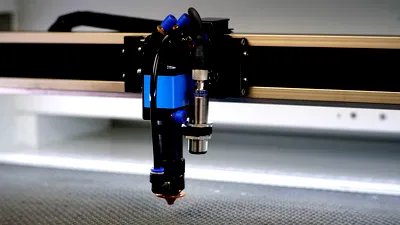

L’autofocus de la BRM Slim et de la Pro fonctionne avec un capteur à ultrasons, qui mesure si la distance entre le capteur et le matériau est correcte. Le capteur émet des ondes ultrasonores, qui frappent votre matériau et reviennent vers le capteur. Ce trajet prend un certain temps, à partir duquel le capteur détermine la bonne hauteur de focalisation, sur le principe de l’écholocation. Lorsque le capteur mesure le bon délai entre l’émission et la réception, il envoie un signal à la carte mère pour indiquer que la hauteur de focalisation est correcte.
Le capteur d’autofocus détecte-t-il tous les matériaux ?
Section intitulée « Le capteur d’autofocus détecte-t-il tous les matériaux ? »Comme le capteur fonctionne par ultrasons, il ne peut pas être utilisé avec tous les matériaux. Les matériaux qui perturbent les ondes ultrasonores ne sont pas détectés : mousse, tissu, isolant ou autres matériaux de faible densité, par exemple. Si les ondes sont perturbées, elles ne reviennent pas au capteur, qui ne détecte pas le matériau, et la table risque de monter trop haut. La tête laser heurte alors le matériau ou la table.
Certaines essences de bois perturbent aussi les ondes ultrasonores, souvent des pièces à surface rugueuse ou avec de l’écorce. Le liège non plus ne se prête pas aux ultrasons et ne peut pas être utilisé avec l’autofocus. Ne partez donc pas du principe que le matériau avec lequel vous voulez travailler convient à la fonction autofocus.
Tester si votre matériau convient
Section intitulée « Tester si votre matériau convient »Lorsque vous travaillez avec un nouveau matériau, vérifiez d’abord qu’il est détecté par le capteur.

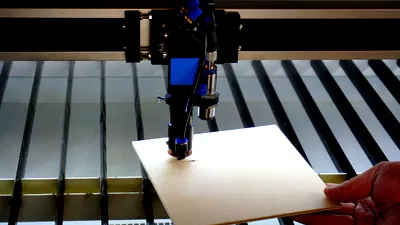

Abaissez la table de travail. Tenez le matériau dans vos mains et placez-le sous le capteur d’autofocus. Veillez à ce qu’il soit réellement sous le capteur et à le tenir bien à plat : s’il ne se trouve que sous une partie du capteur, la mesure peut être faussée. Lorsque vous rapprochez le matériau du capteur, le voyant orange en haut du capteur d’autofocus doit s’allumer. Veillez à ce que le capteur ne détecte pas votre main.
Lorsque le voyant du capteur s’allume, votre matériau est détecté et vous savez que vous pouvez utiliser la fonction autofocus. Vous entendez aussi un déclic lorsque le voyant s’allume.
Si le voyant orange ne s’allume pas lorsque vous rapprochez le matériau du capteur, vous ne pouvez pas et ne devez pas utiliser la fonction autofocus. Déterminez alors la hauteur de focalisation manuellement. Si vous utilisez quand même l’autofocus, le risque de collision est très élevé, et les dégâts éventuels ne sont couverts par aucune garantie.
Placez le tube de lentille tout en haut de la tête laser. Sur la Pro, desserrez la vis de la tête laser en tenant le tube de lentille, placez le tube tout en haut et resserrez la vis. Sur la Slim, il y a deux vis sur le côté droit de la tête laser : desserrez celle du bas en tenant le tube de lentille, remontez le tube et resserrez la vis.
Appuyez sur le bouton ‘Focus’ de l’écran de la machine. La table monte et s’arrête au point le plus haut. Vous verrez que la distance entre la table et la buse reste assez grande. Desserrez de nouveau la vis pour descendre le tube de lentille jusqu’à ce que la buse (l’embout au bas du tube de lentille) touche la table, puis resserrez le tube de lentille.
Abaissez légèrement la table et posez votre matériau dessus. Veillez à ce qu’il y ait assez de matériau sous le capteur pour qu’il le détecte. Appuyez de nouveau sur le bouton ‘Focus’ de l’écran. Gardez la main près de l’arrêt d’urgence pour pouvoir l’enfoncer rapidement en cas de problème, surtout si c’est la première fois que vous travaillez avec ce matériau.
Si tout se passe bien, la table s’arrête et le voyant orange du capteur est allumé. Cherchez sur votre matériau le point rouge du pointeur rouge. Attention : pour voir le point rouge, l’interrupteur à clé du laser doit être tourné vers la droite. Si vous ne voyez pas de point, vous êtes trop près du matériau ; si vous voyez un gros point, vous en êtes trop loin. Appuyez de nouveau sur le bouton ‘Focus’ pour voir si le problème est résolu.
Si le voyant du capteur d’autofocus ne s’allume jamais, quel que soit le matériau placé dessous, la fiche en haut du capteur n’est peut-être pas bien enfoncée. Retirez-la et rebranchez-la. La fiche comporte un petit ergot qui doit entrer dans un trou du capteur : elle ne s’insère donc que dans un seul sens. En la branchant dans le mauvais sens et en forçant, vous risquez de casser l’ergot, et la fiche et le câble devront être remplacés. Procédez donc avec soin.
Si vous ne vous en sortez pas, envoyez-nous un ticket.
