Hoe maak ik mijn roller rotatie gebruiksklaar?

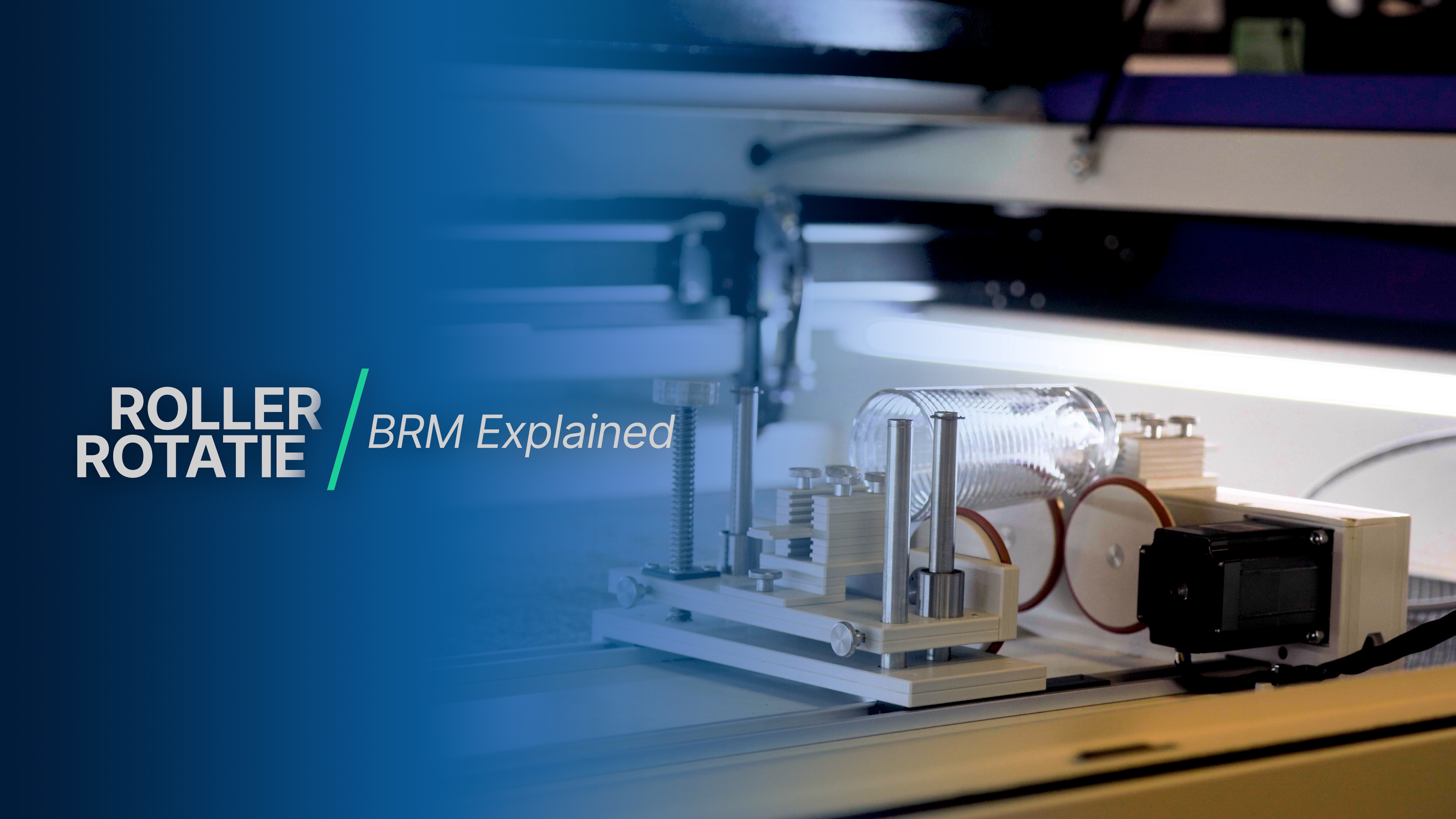

De roller rotatie maakt het mogelijk om ronde objecten te graveren, zoals glazen en flessen, of om plastic buizen te snijden. De video hieronder legt het proces stap voor stap uit.

Opstarten met de roller rotatie

1. Zet de machine uit of activeer de noodstop.
2. Leg de rotatie in het werkveld.
3. Sluit de rotatie aan via de stekker op de rechter wang, bij de deuropening.
4. Zet de machine weer aan, of draai de noodstop terug.
5. Druk de resetknop in om de machine vrij te geven.
6. Wacht tot de machine de referentierit heeft voltooid. Dit duurt langer dan normaal vanwege een vereiste timeout op de Y-as.

De machine schakelt nu de Y-as om naar de rotatie. De Y-as is daarna spanningsloos en moet handmatig op de gewenste positie worden geschoven.

7. Schuif de Y-as naar voren en kijk langs de X-balk naar de rotatie. Stel de rotatie bij totdat deze parallel loopt aan de X-balk.
8. Gebruik de stelmogelijkheden op de rotatie om het graveervlak van het product zo horizontaal mogelijk te krijgen.
9. Plaats de laserkop gecentreerd boven de rotatie.

Instellingen in LightBurn

Tip

Stel de product origin in op het midden. Dit maakt uitlijnen op ronde objecten een stuk makkelijker.

10. Open de rotatie-instellingen via Lasertools > Instellingen roterende as.
11. Selecteer Roller als rotatietype.
12. Zet Enable rotary aan.
13. Controleer de richting van de rotatiemotor. De kabeluitgang geeft de motorkant aan. Wijst de kabel naar rechts (blauwe kant van de machine)? Zet dan Mirror output aan.
14. Stel Steps per rotation in op 16666.
15. Stel Roller diameter in op 80 mm.

Opmerking

De machine kan een “Y/U Slop over” foutmelding geven. Beweeg de Y-as of U-as een kleine stap naar voren (knop pijl-omlaag) om de software virtueel wat ruimte te geven. De Y-as beweegt fysiek niet, maar de software heeft deze marge nodig. Dit is een bekend probleem in de software.

16. Graveer je product.

Stoppen met de roller rotatie

Opmerking

De machine onthoudt de rotatiesettings ook na het uitzetten. Schakel de rotatie daarom direct na gebruik uit, zodat je dit niet vergeet bij de volgende sessie.

1. Zet de machine uit of activeer de noodstop.
2. Verwijder de stekker van de rotatie uit de machine.
3. Haal de rotatie uit het werkveld.
4. Open de rotatie-instellingen via Lasertools > Instellingen roterende as.
5. Schakel de rotatie uit.
6. Controleer de statusbalk onderin LightBurn en verifieer dat “Rotatie ingeschakeld” daar niet meer wordt weergegeven.

Mocht je nog vragen hebben dan kun je altijd een ticket sturen.
