Spiegeluitlijning voor Open Bed machines

Je Open Bed laserstraal reist van de bron via spiegels naar de lens, daarna naar je materiaal. Correcte spiegeluitlijning zorgt ervoor dat de straal het midden van elke spiegel en lens raakt over het gehele werkgebied, wat kracht en snijkwaliteit maximaliseert.

Eerst reinigen, dan uitlijnen. Vuile optica vermindert kracht en beïnvloedt straalpositie. Reinig spiegels en reinig de lens altijd voordat je de uitlijning aanpast.

Wanneer uitlijning controleren

• Verminderde snijkracht
• Inconsistente resultaten over het werkgebied
• Schaduwlijn of dubbele snijlijn verschijnt
• Na reinigen of vervangen van spiegels
• Na verplaatsen of onderhoud van de machine

Benodigde materialen

• Schilderstape (meerdere stukken)
• Inbussleutelset
• Sleutelset (voor afstelmoeren)
• Pen en liniaal
• Geduld (uitlijning kost tijd en precisie)

Stap 1: Lijn Spiegel 1 uit (eerste spiegel op brug)

Controleer fixatiebouten

1. Open de deur aan de linkerkant van de brug
2. Zoek de twee zwarte spiegelhouders binnenin

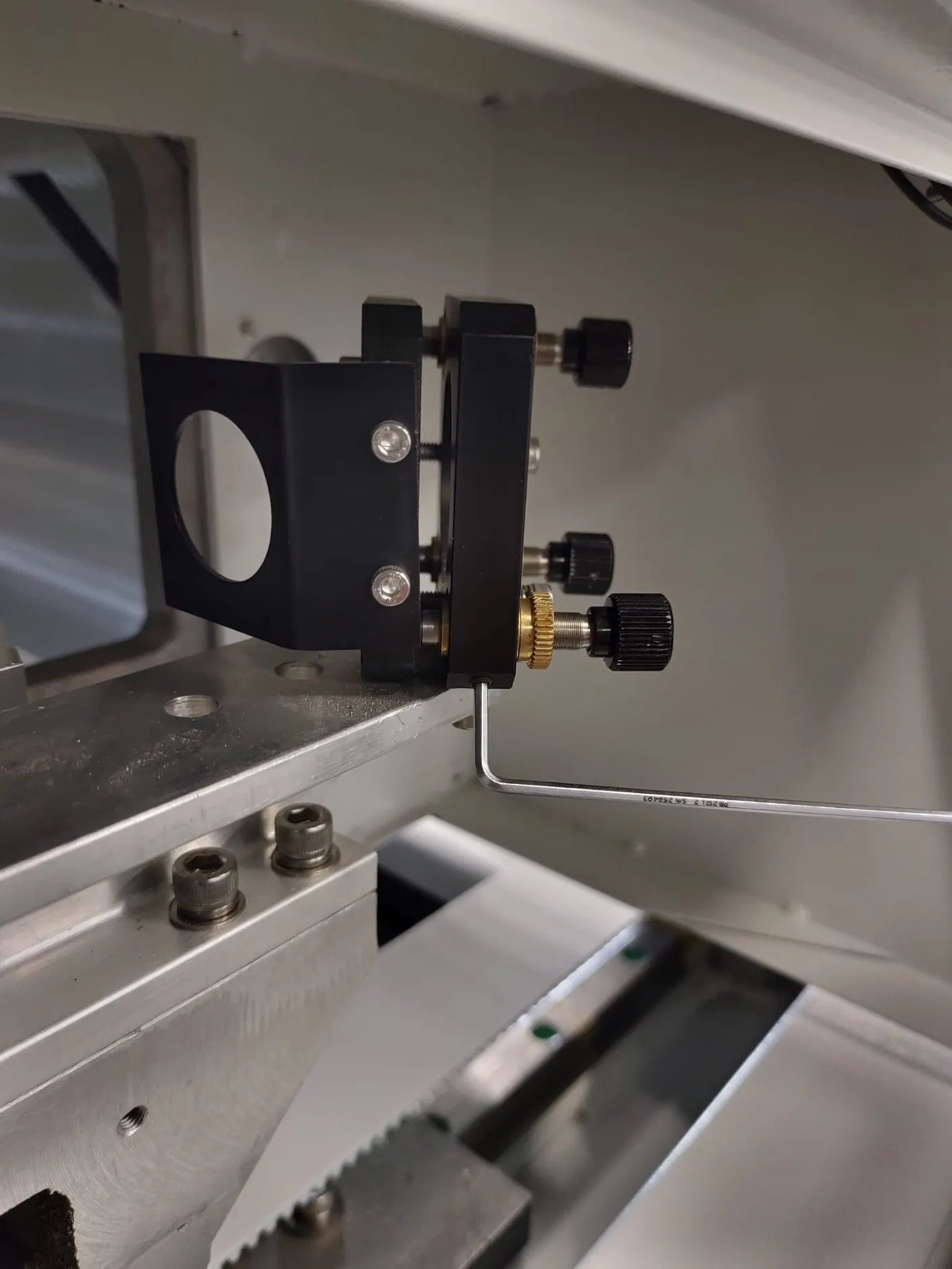

3. Gebruik een inbussleutel om te controleren of de kleine inbusschroeven op de houders strak zitten
4. Draai losse schroeven vast (deze borgen de afstellingsbouten en moeren)

Test Spiegel 1 uitlijning

1. Bereid tape doelwit voor: Plak twee stukken schilderstape op elkaar
2. Bevestig op opening: Plak tape op de opening op de rechter spiegelhouder
3. Sluit deur en zet een puls
4. Controleer positie: De puls moet gecentreerd in de opening zijn

Stel Spiegel 1 bij indien nodig

Als de puls niet gecentreerd is, stel de linker spiegel bij (eerste spiegel):

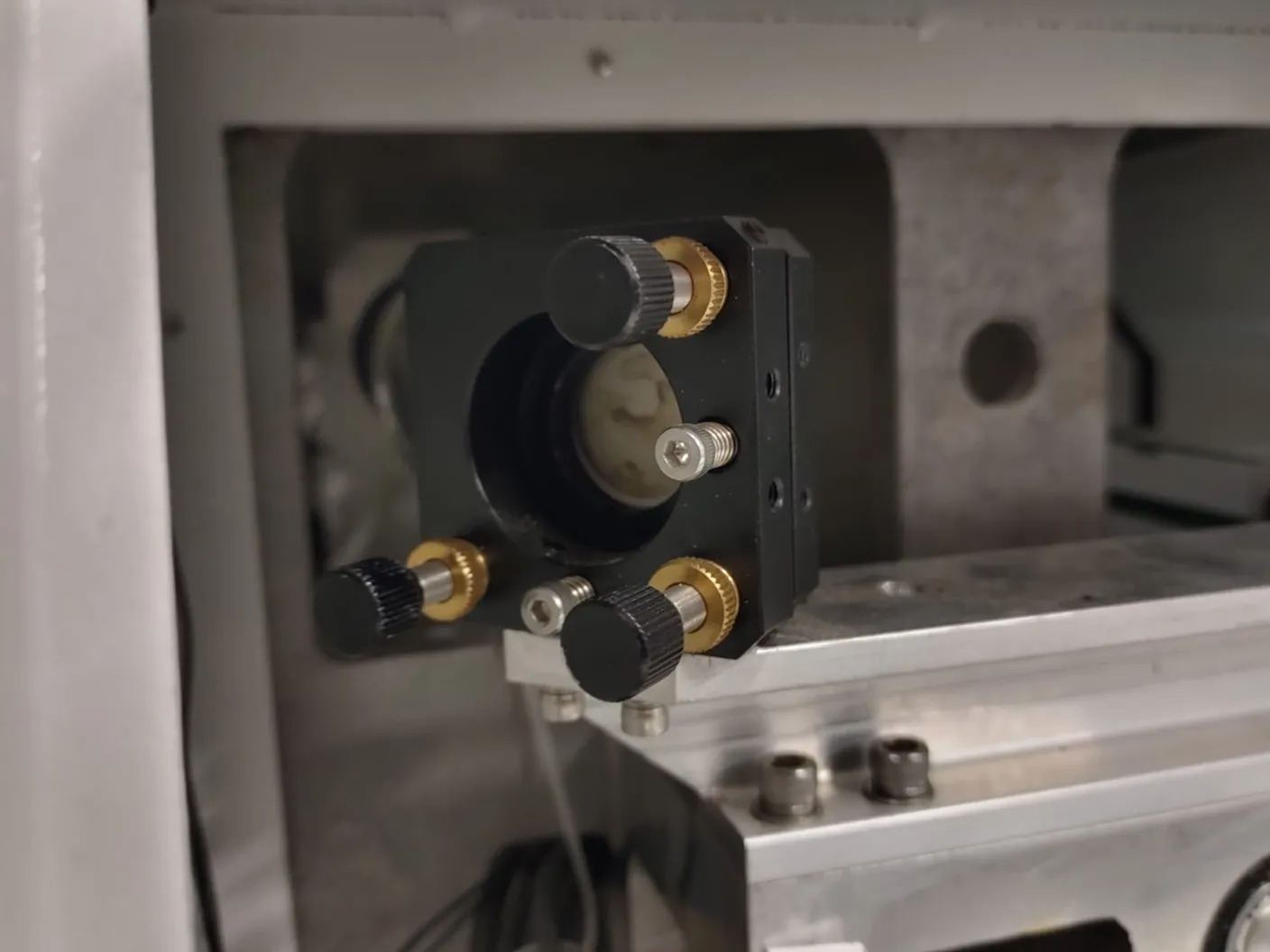

Afstellingsbouten die je gebruikt:

• Rechtsboven bout: Stelt straalhoogte in (omhoog/omlaag)
• Linksonder bout: Stelt straalpositie in (links/rechts)

NIET gebruiken:

• Rechtsonder afstellingsbout
• Inbusbouten (deze zijn alleen voor fixatie)

Afstellingsprocedure:

1. Draai borgmoer iets los op de bout die je moet aanpassen
2. Draai afstellingsbout om de straal te verplaatsen
3. Draai borgmoer vast wanneer klaar
4. Zet een nieuwe puls om te verifiëren (bout kan verschuiven bij vastdraaien)
5. Verplaats bovenste tape laag voor elke nieuwe puls zodat je het nieuwe merk duidelijk kunt zien
6. Herhaal tot puls gecentreerd is

Wanneer de puls het midden raakt, verwijder de tape en sluit de deur.

Stap 2: Lijn Spiegel 2 uit (tweede spiegel op brug)

Test uitlijning over werkgebied

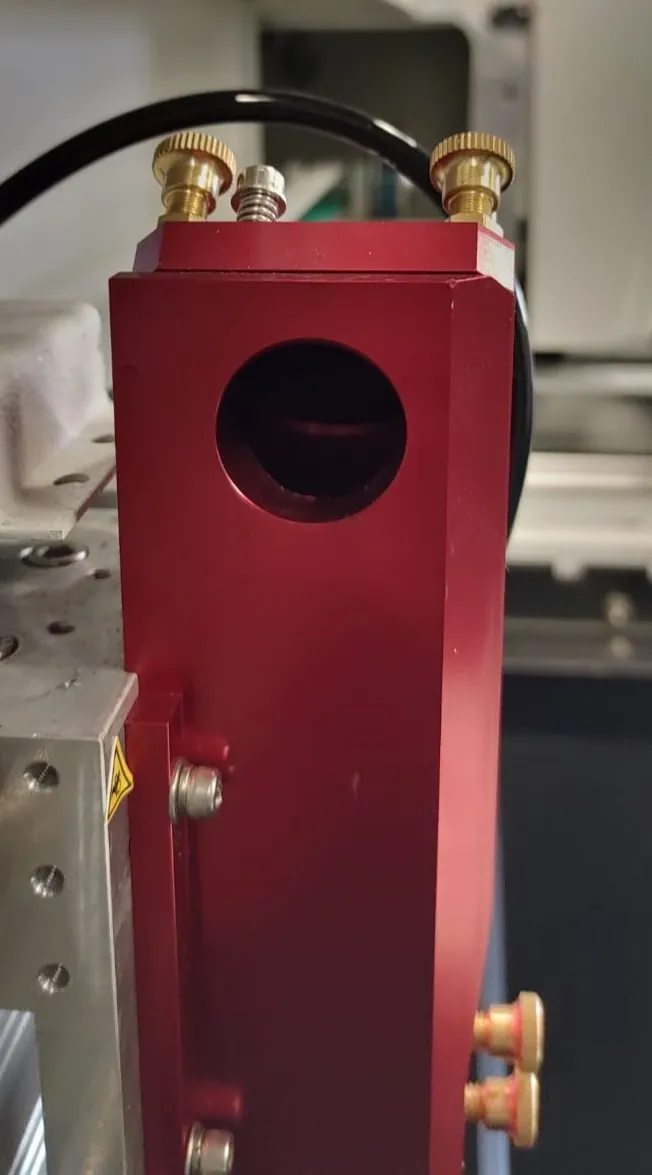

1. Open voorklep om toegang te krijgen tot de laserkop
2. Plak 2 lagen schilderstape op de linker opening van de laserkop
3. Sluit voorklep

4. Verplaats laserkop naar uiterst links van het werkgebied
5. Zet een puls
6. Verplaats laserkop naar uiterst rechts van het werkgebied
7. Open voorklep en plak een derde stuk tape over de bestaande tape
8. Sluit voorklep en zet een puls

Controleer de resultaten

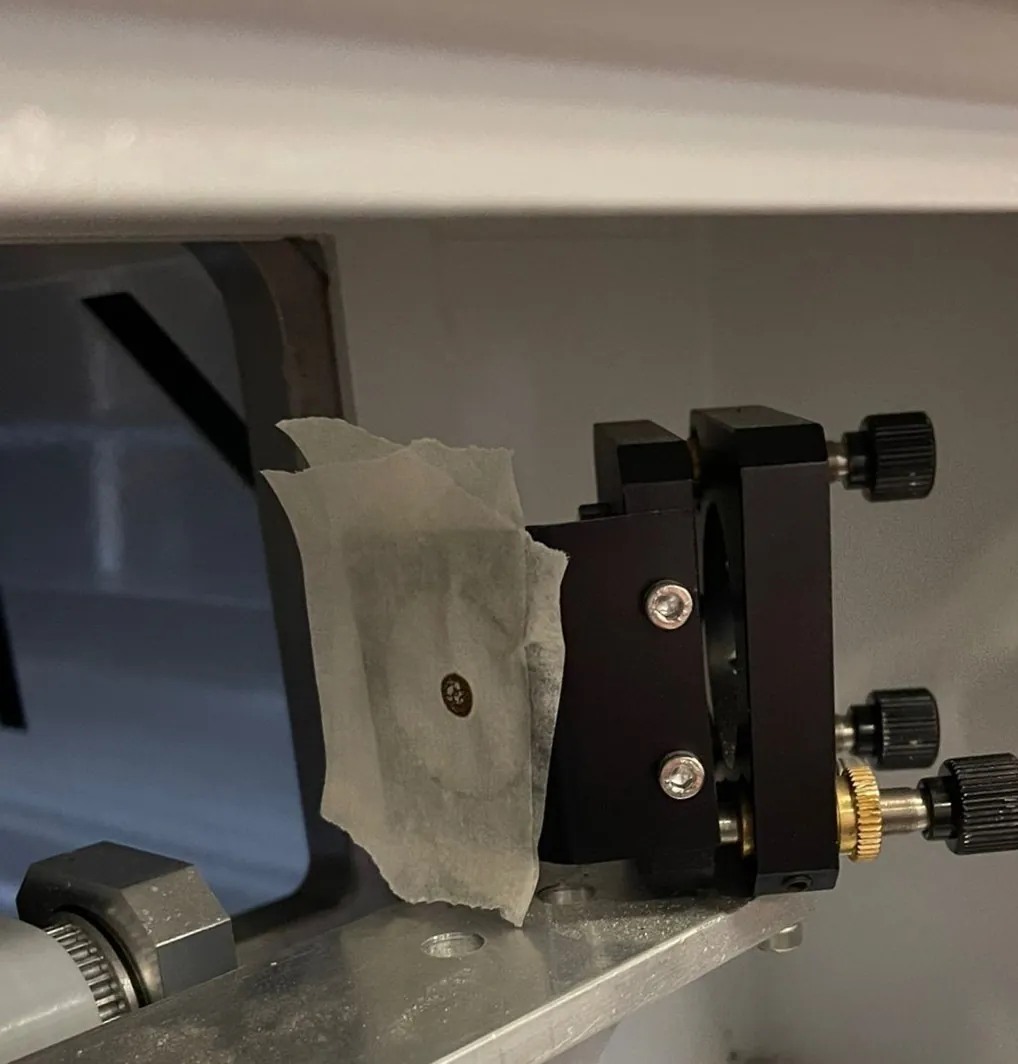

Vergelijk de twee pulsen op de tape:

• Ideaal: Beide pulsen overlappen exact en zijn gecentreerd in de opening
• Afstelling nodig: Pulsen overlappen niet of zijn niet gecentreerd

Stel Spiegel 2 bij indien nodig

Als uitlijning niet klopt, stel de tweede spiegel bij (rechter spiegel achter de deur):

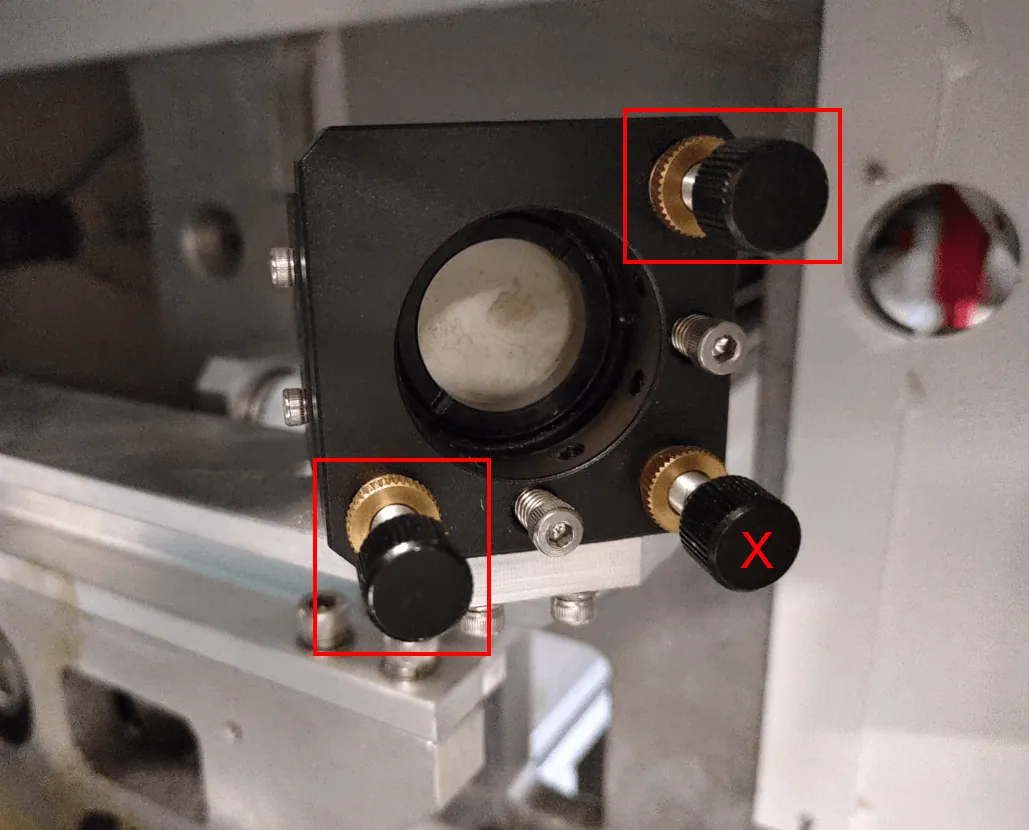

Afstellingsbouten die je gebruikt:

• Rechtsboven bout: Stelt straalhoogte in (omhoog/omlaag)
• Linksonder bout: Stelt straalpositie in (links/rechts)

NIET gebruiken:

• Rechtsonder afstellingsbout
• Inbusbouten (deze zijn alleen voor fixatie)

Afstellingsprocedure:

1. Draai borgmoer iets los op de bout die je moet aanpassen
2. Draai afstellingsbout om de straal te verplaatsen
3. Draai borgmoer vast wanneer klaar
4. Zet nieuwe pulsen volgens de testprocedure hierboven
5. Verplaats bovenste tape laag voor elke test zodat je nieuwe merken kunt zien
6. Herhaal tot beide pulsen overlappen en gecentreerd zijn

Wanneer pulsen uitgelijnd zijn, verwijder de tape.

Stap 3: Lijn Spiegel 3 uit (spiegel op laserkop)

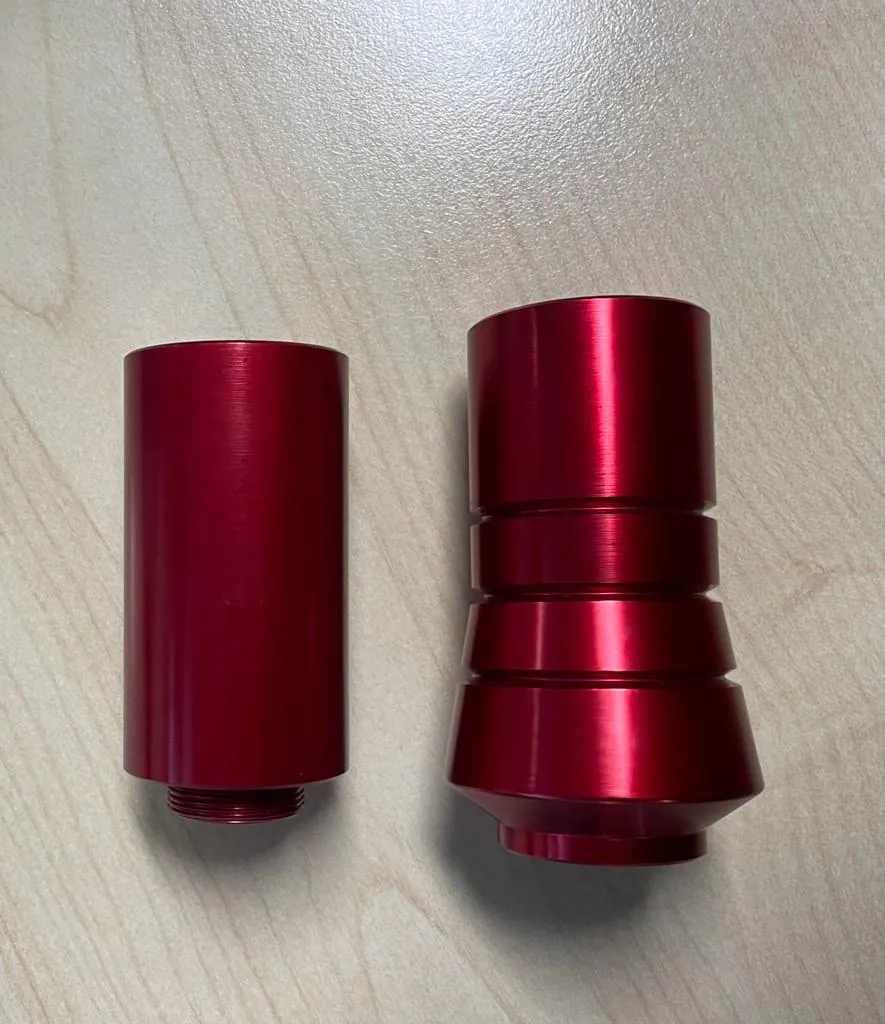

Bereid de lensschacht voor op testen

1. Verwijder lensschacht uit de laserkop
2. Schroef de twee delen van de lensschacht van elkaar los
3. Leg het onderste deel opzij (je hebt deze nog niet nodig)

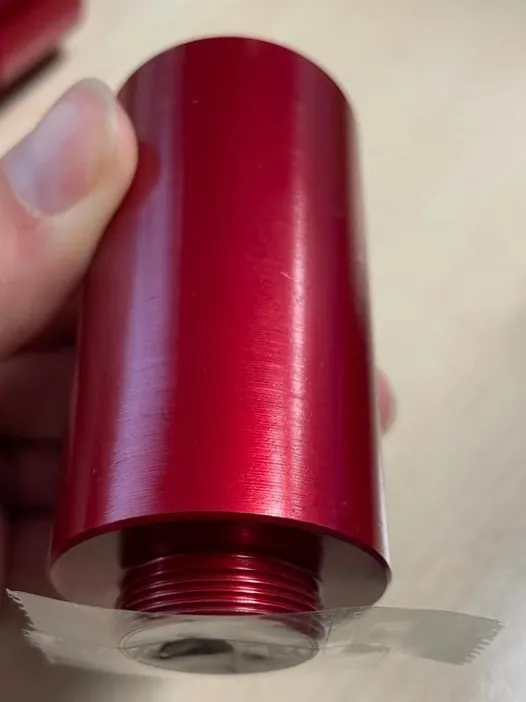

4. Plak doorzichtige tape op de geschroefde onderkant van het bovenste deel om de opening af te dekken

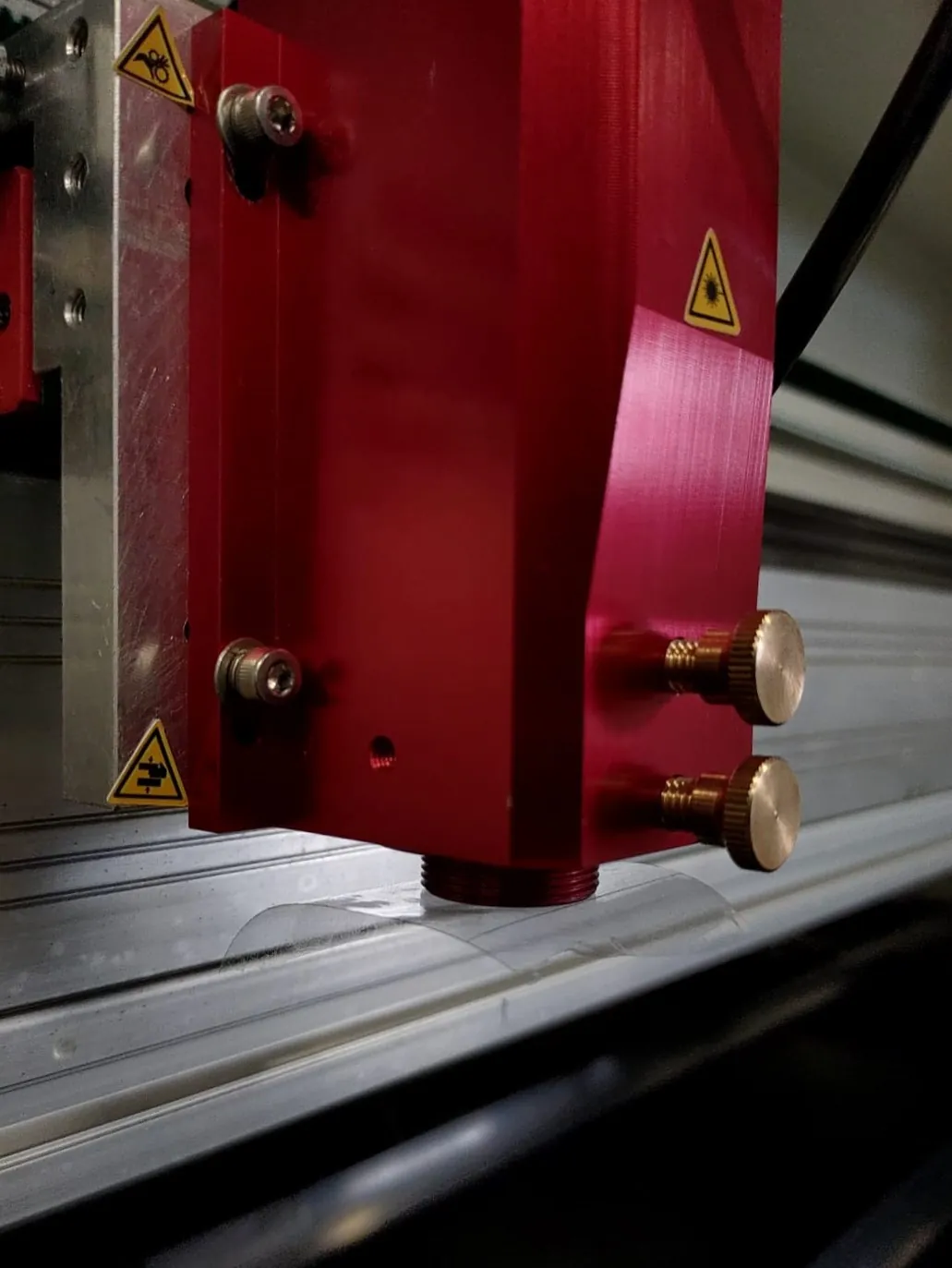

5. Plaats bovenste deel terug in de laserkop zo hoog mogelijk

Test Spiegel 3 uitlijning

1. Sluit voorklep en zet 2 pulsen
2. Laat de lensschacht recht naar beneden zakken (niet draaien)
3. Borgeer op laagste positie

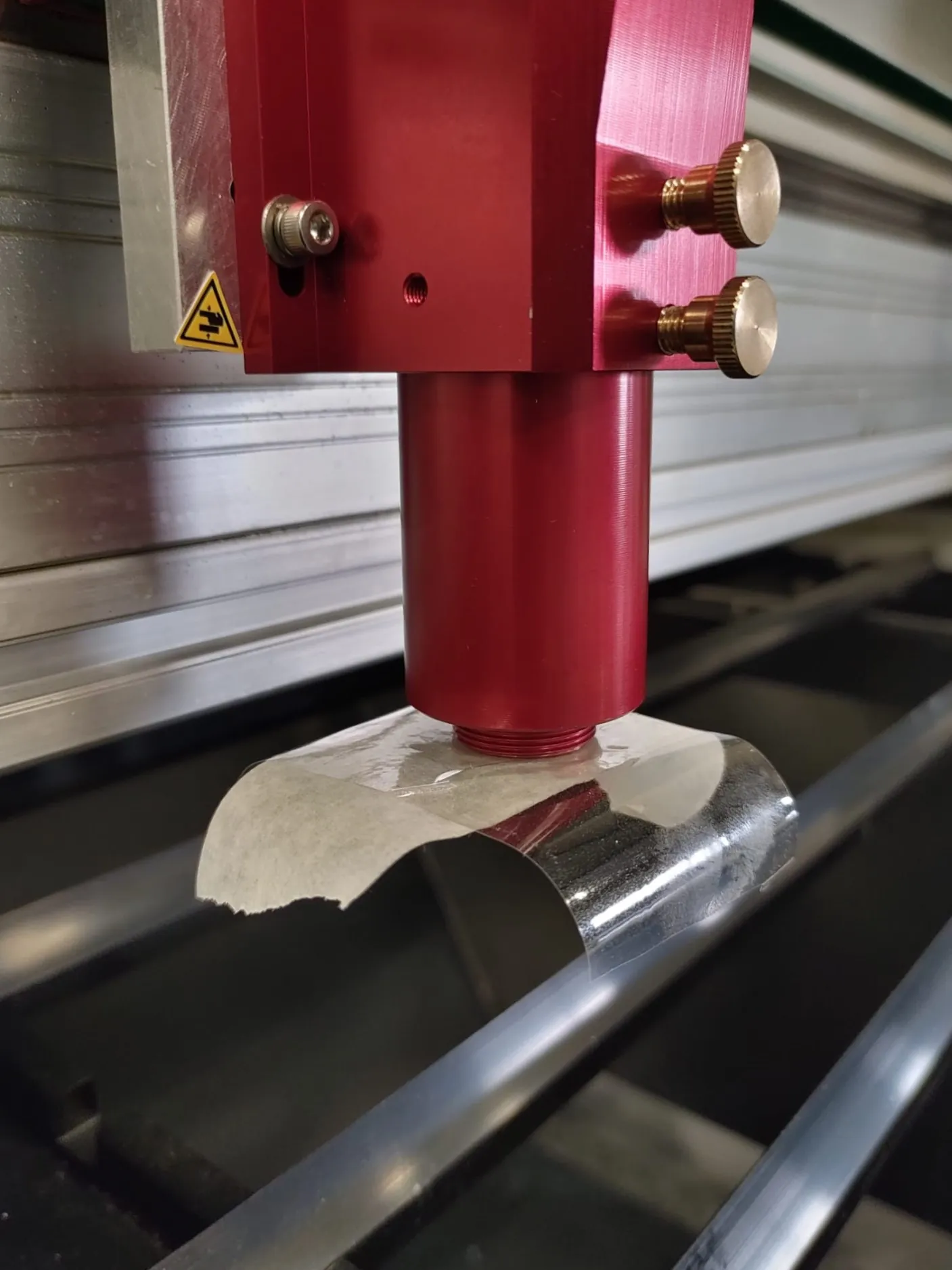

4. Plak schilderstape kruislings over de doorzichtige tape
5. Zet een puls

Markeer de tape oriëntatie

Voordat je de tape verwijdert, markeer welke kant links, rechts, boven en onder is. Zonder deze markeringen weet je niet in welke richting je de spiegel moet afstellen als deze niet uitgelijnd is.

Controleer uitlijning

1. Verwijder beide tape lagen samen (houd ze aan elkaar geplakt)

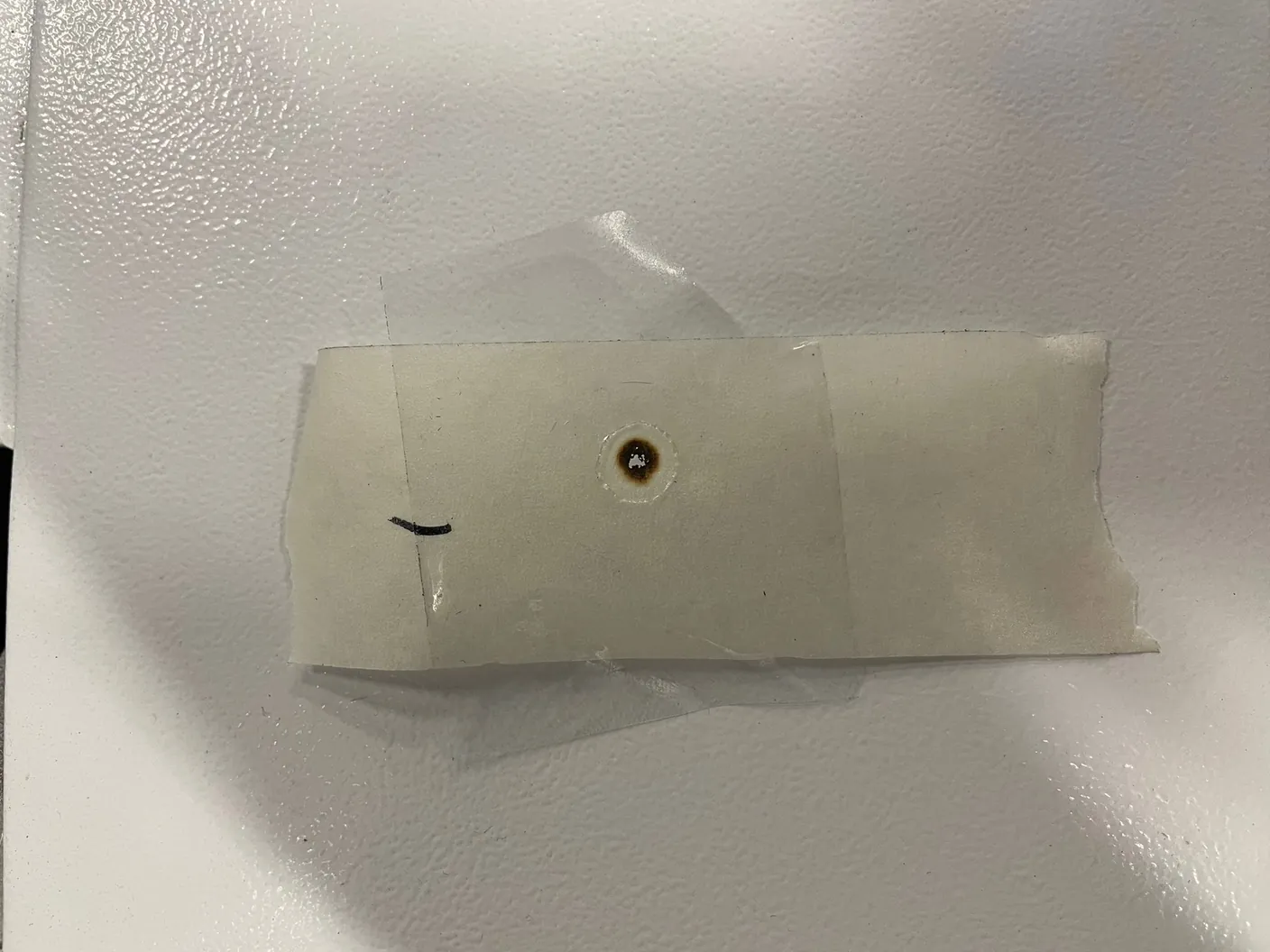

2. Inspecteer het brandmerk op de schilderstape
3. Controleer positie: De brand moet gecentreerd zijn in het grote gat van de doorzichtige tape

Stel Spiegel 3 bij indien nodig

Als de brand niet gecentreerd is, stel de laserkop spiegel bij:

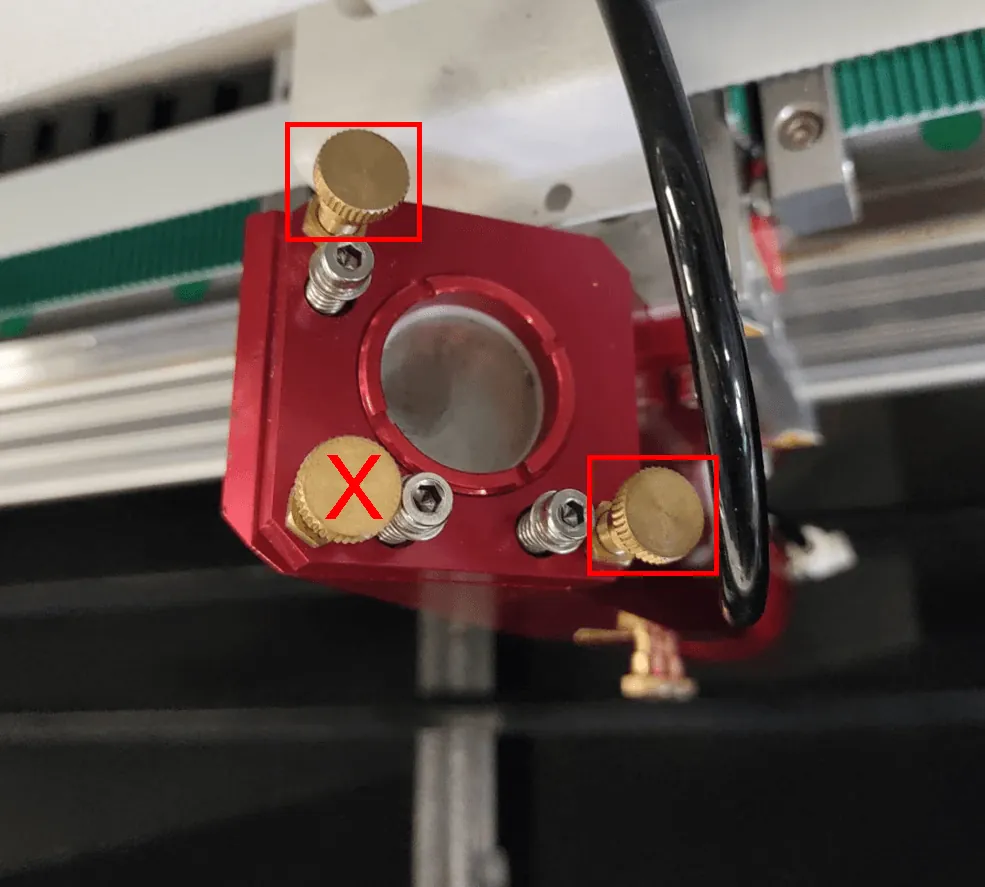

Afstellingsbouten die je gebruikt:

• Linksboven bout: Stelt straalhoogte in (omhoog/omlaag)
• Rechtsonder bout: Stelt straalpositie in (links/rechts)

NIET gebruiken:

• Linksonder afstellingsbout
• Zilveren inbusbouten (deze zijn alleen voor fixatie)

Afstellingsprocedure:

1. Draai borgmoer iets los op de bout die je moet aanpassen
2. Draai afstellingsbout om de straal te verplaatsen (gebruik je tape markeringen om te weten welke richting)
3. Draai borgmoer vast wanneer klaar
4. Herhaal de gehele test (bout kan verschuiven bij vastdraaien)
5. Ga door tot brand gecentreerd is

Stap 4: Lijn laserbron uit (finale uitlijning)

Na uitlijning van alle spiegels, verifieer de laserbron uitlijning met een “plus test.”

Bereid de test voor

1. Plak schilderstape op 2 lamellen onder de laserkop
2. Monteer lensschacht: Plaats bovenste deel in laserkop, schroef onderste deel (met lens) erop
3. Stel correcte focushoogte in
4. Sluit voorklep en zet een puls

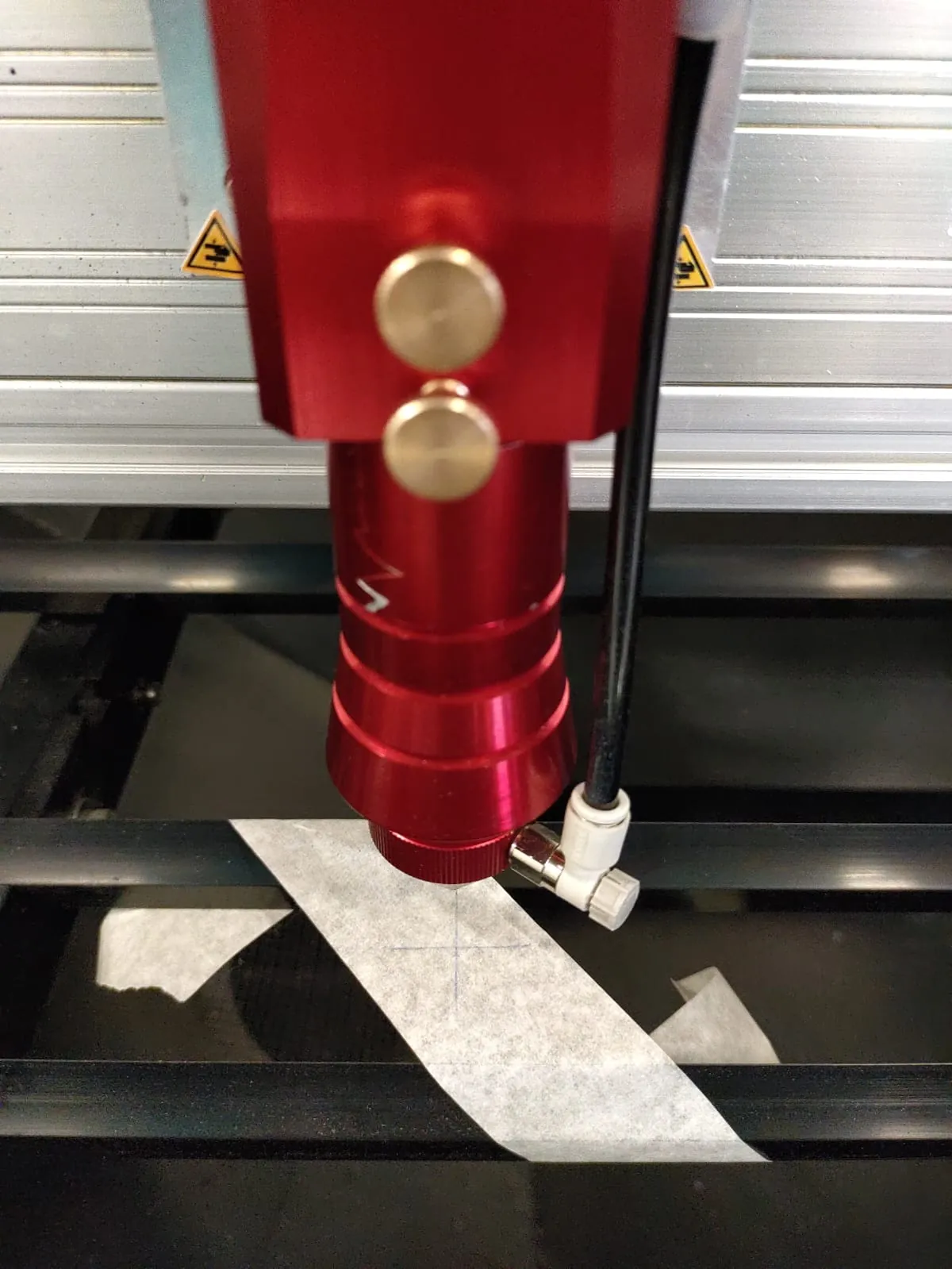

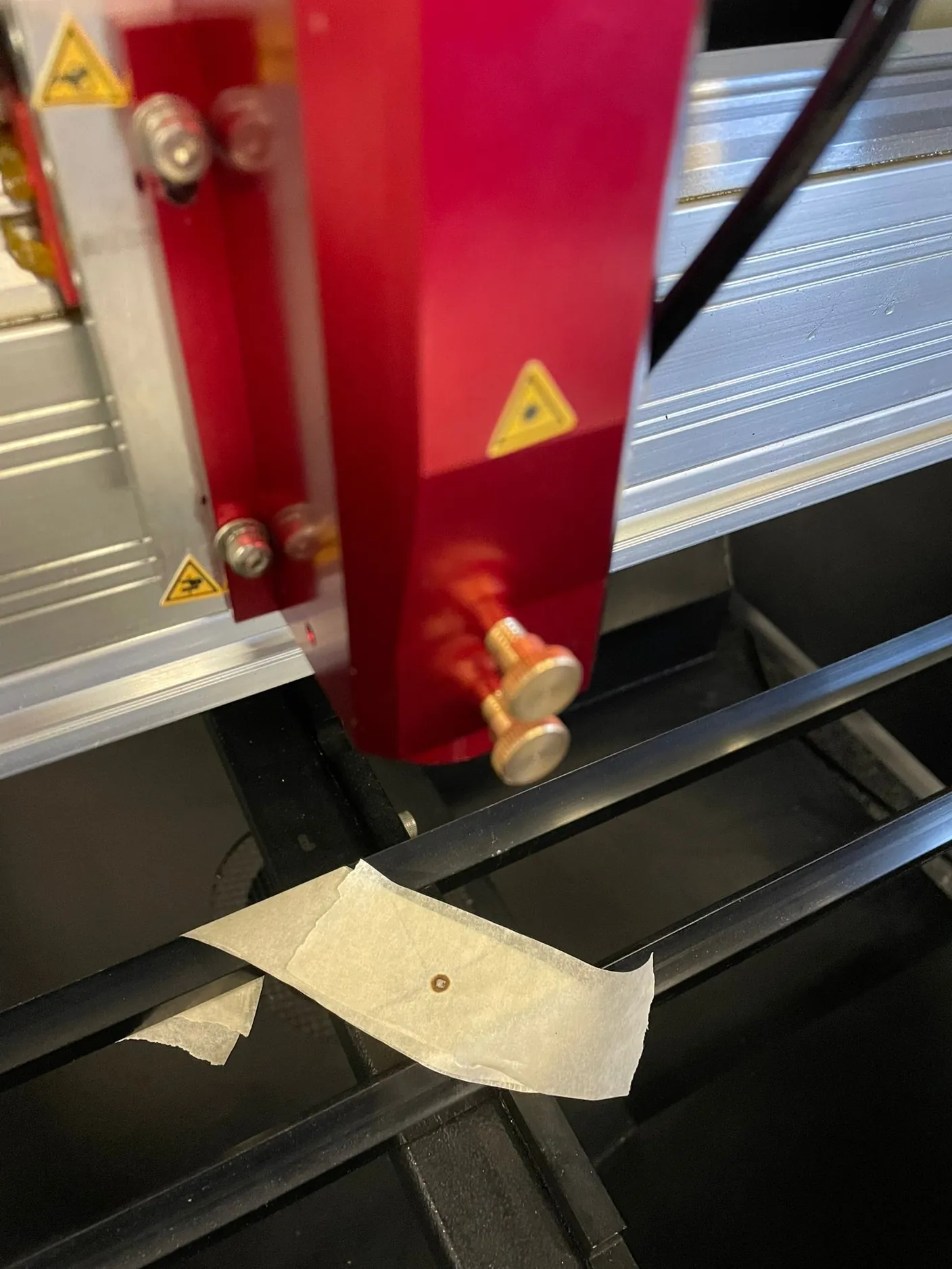

5. Teken een plusteken met pen en liniaal door de puls op de tape

Test laserbron uitlijning

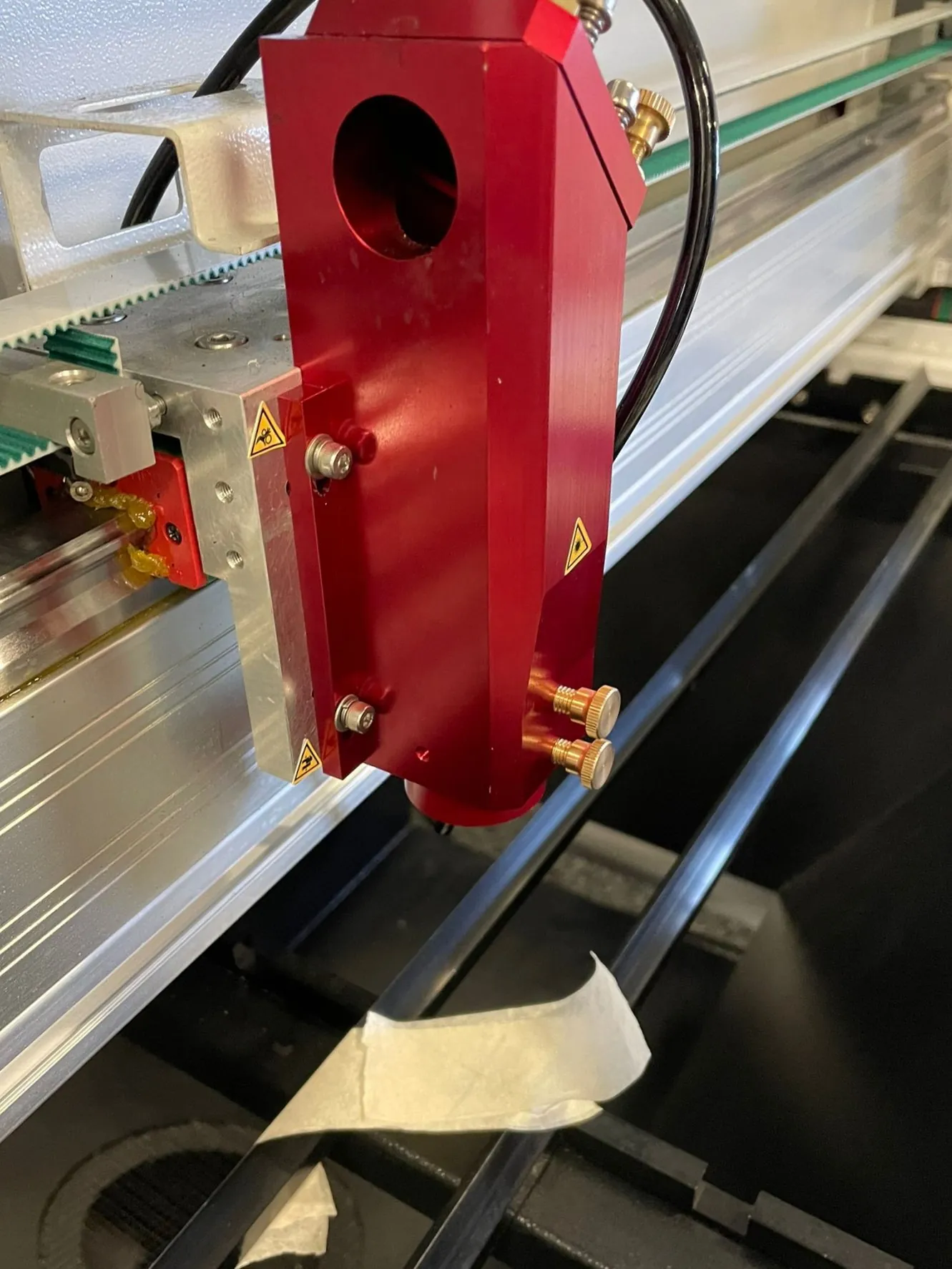

1. Schroef onderste lensschacht deel los en leg opzij
2. Plak nieuwe schilderstape over het plusteken
3. Zet een puls

Controleer resultaat: De puls moet gecentreerd zijn op het plusteken. Zo niet, dan moet de laserbron afgesteld worden.

Stel laserbron bij indien nodig

Hoogspanning is dodelijk

Alleen gekwalificeerde technici mogen laserbron afstellingen uitvoeren. Zet de machine uit en wacht 24 uur voordat je de laserbron kap opent zodat condensatoren kunnen ontladen.

Toegang tot laserbron:

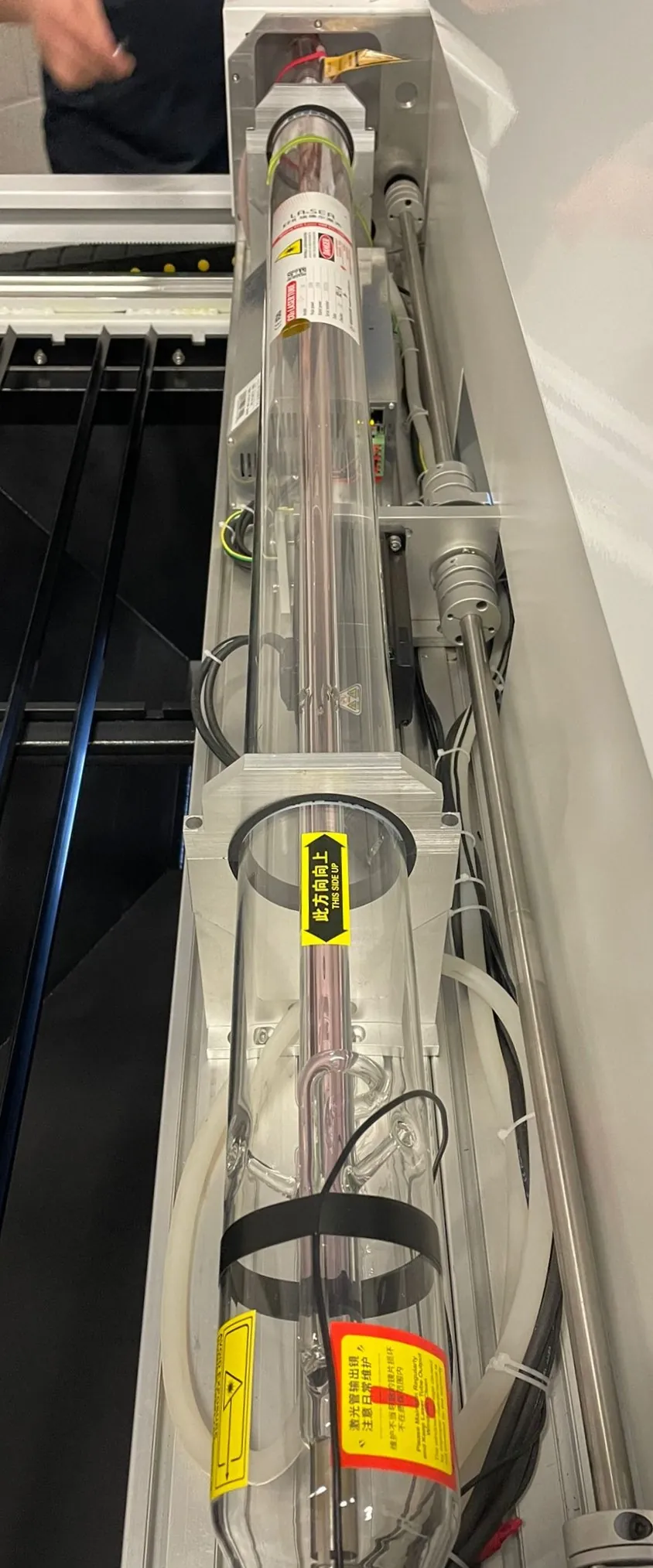

1. Zoek de laserbron op de brug
2. Verwijder de inbusbouten die het paneel vastzetten
3. Verwijder voorzichtig de kap

Afstellingsbasics:

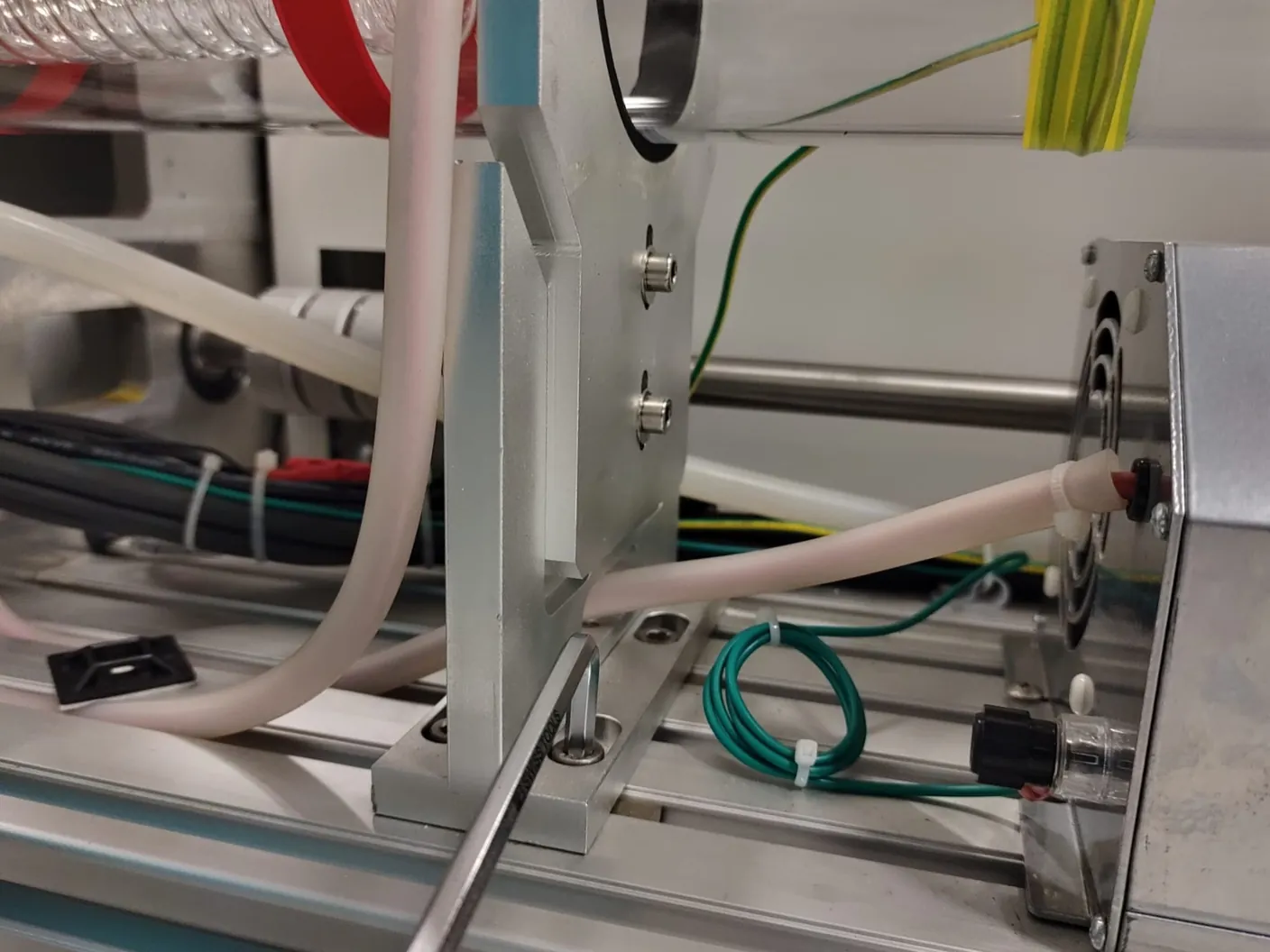

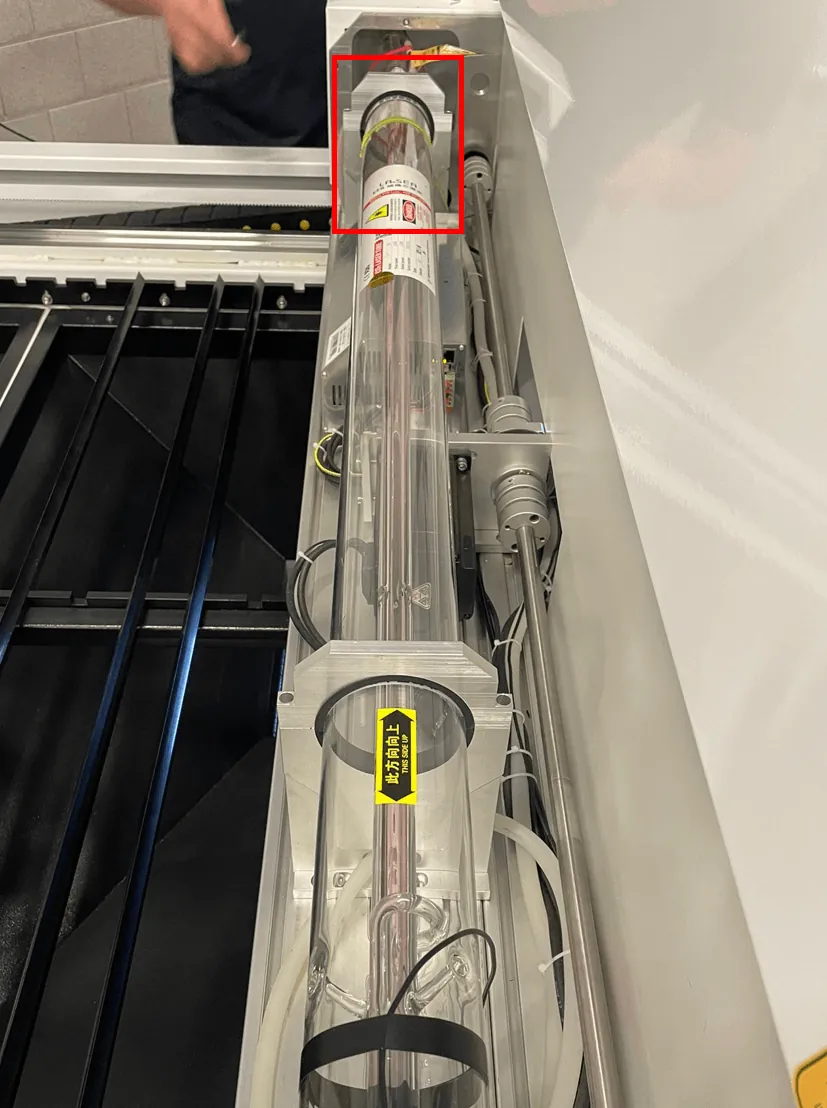

De laserbron zit in 2 houders die afgesteld kunnen worden. Stel altijd de houder verst van de spiegels af voor meer precieze controle.

Ondersteun de houder

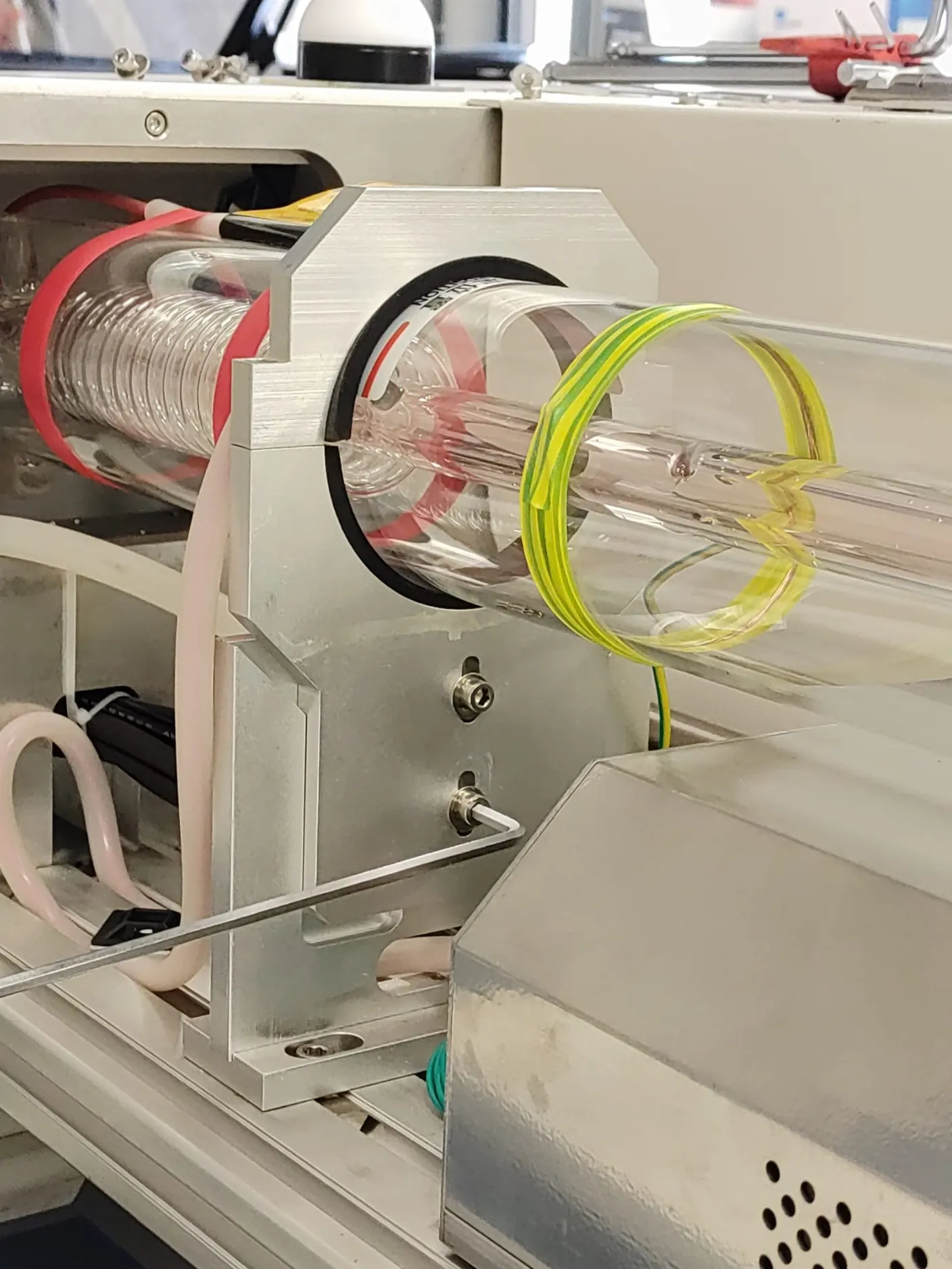

Bij hoogte afstellen, ondersteun de houder om te voorkomen dat deze plotseling valt. Als deze valt, verlies je je referentiepunt en moet je opnieuw beginnen.

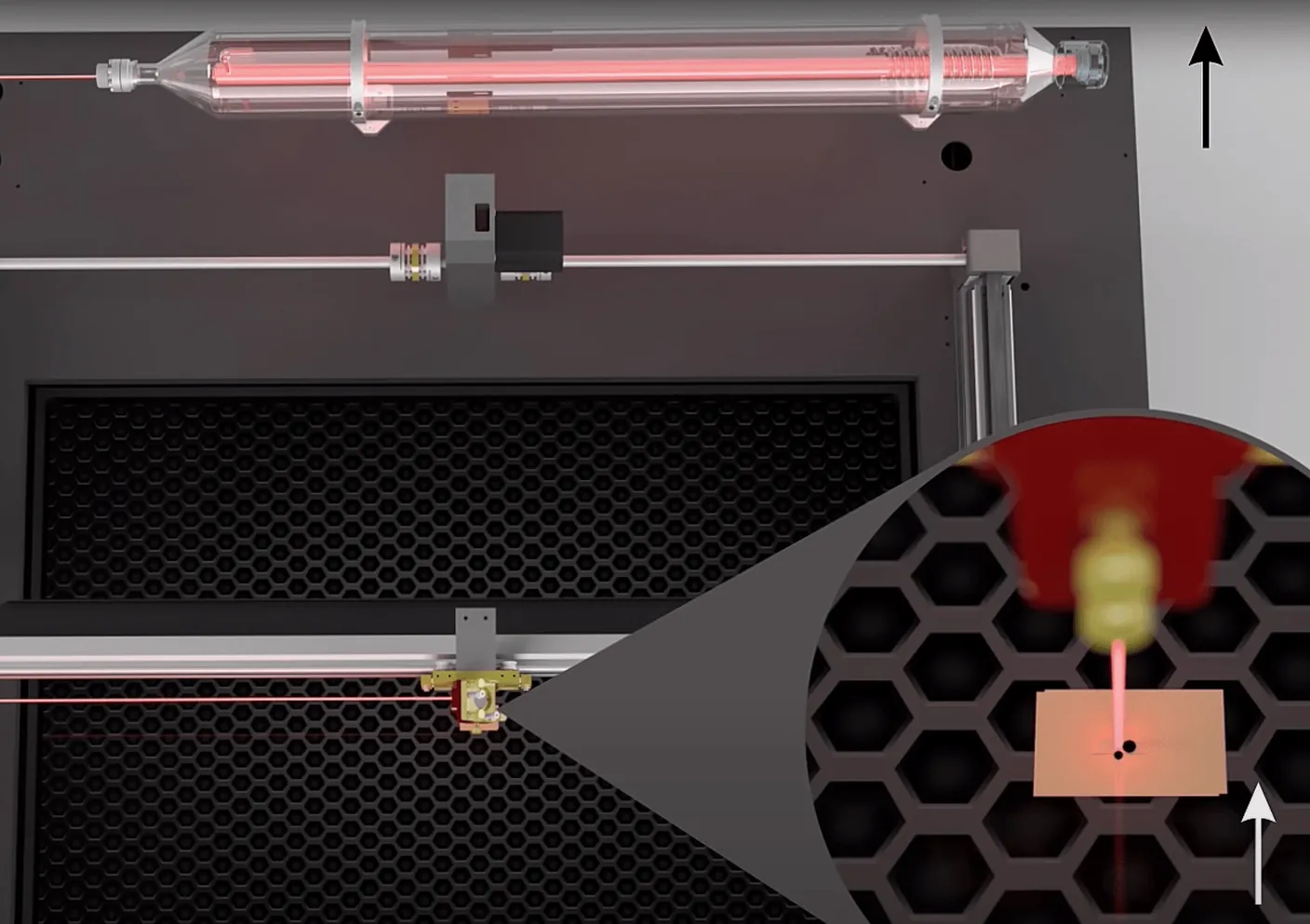

Afstellingseffecten:

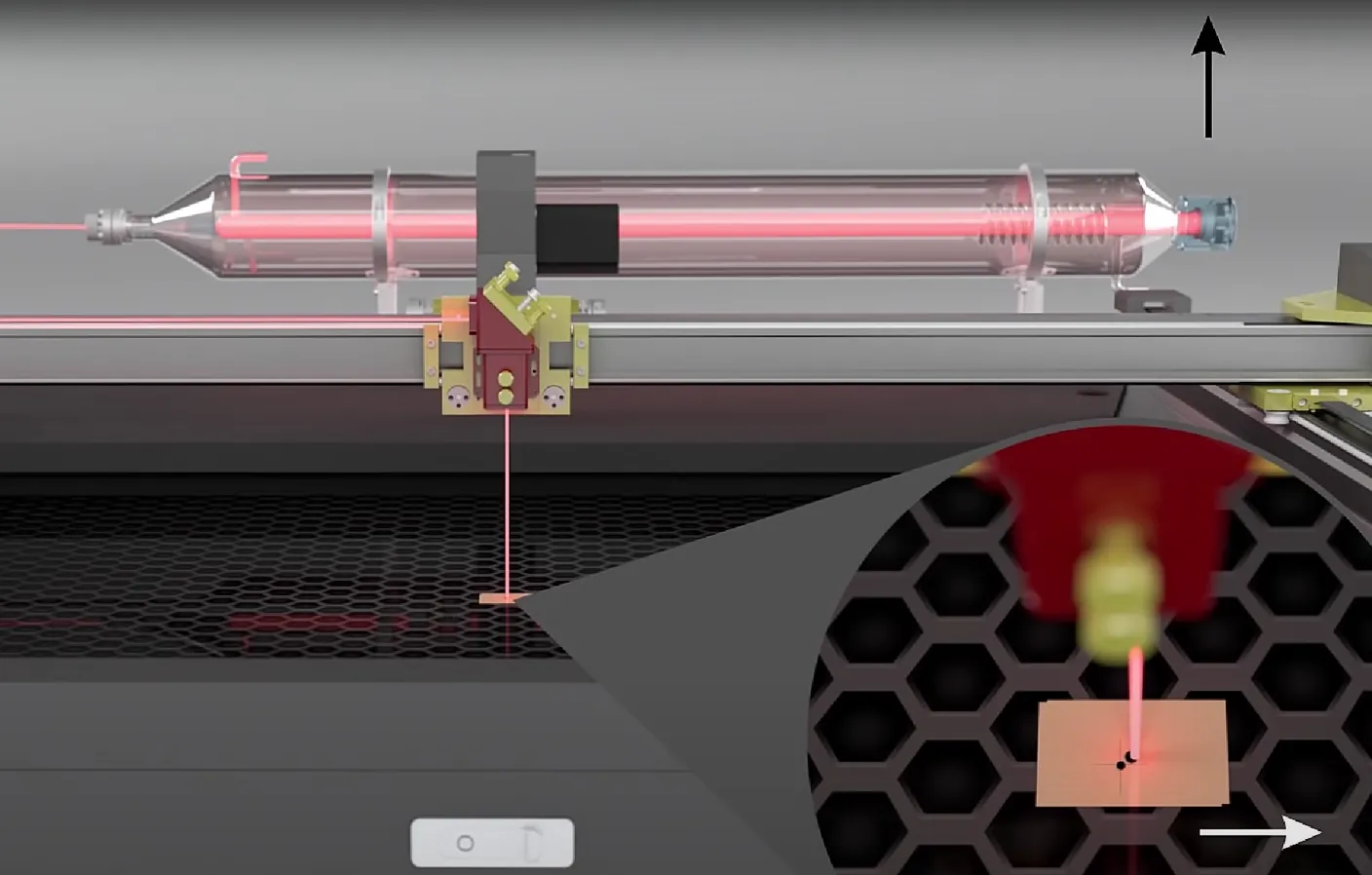

• Bronhoogte afstellen (omhoog/omlaag): Straal beweegt links of rechts op werkgebied

• Bronpositie afstellen (links/rechts): Straal beweegt naar voren of achteren op werkgebied

Afstellingsprocedure:

1. Maak kleine afstellingen aan de laserbron houder
2. Herhaal de plus test bij de laserkop
3. Ga door tot puls gecentreerd is op het plusteken
4. Verifieer gehele spiegeluitlijning nogmaals om te verzekeren dat alles nog correct uitgelijnd is

Na uitlijning

Zodra uitlijning compleet is:

1. Monteer alle componenten (lensschacht, kappen, panelen)
2. Voer een testopdracht uit om snijprestaties over het werkgebied te verifiëren
3. Documenteer de datum voor je onderhoudsadministratie

Regelmatige uitlijningscontroles

Controleer uitlijning elke 3 tot 6 maanden of wanneer je vermogensverlies of inconsistente resultaten over het werkgebied opmerkt.

Hulp nodig?

Als je moeilijkheden ervaart met uitlijning of resultaten zijn nog steeds slecht na uitlijning, dien een ticket in voor technische ondersteuning.
