Red Pointer på min BRM Original syns inte längre

Har du en BRM Original har du troligen en Red Pointer. Med den ser du en hjälplinje som är användbar när du vill se var du ska skära eller gravera.

Red Pointer följer ungefär samma väg som laserstrålen du skär eller graverar med. Men de två ska ses som oberoende av varandra. När du till exempel justerar speglarna används hjälplinjen aldrig som referens. Hjälplinjen kan också plötsligt avvika utan att det påverkar laserstrålen du skär eller graverar med.

Hur justerar jag Red Pointer?

Kontrollera först att strömbrytaren för lasereffekten på lasermaskinens högra sida är påslagen. Är den det är det viktigt att kontrollera hela spegeljusteringen. Ligger speglarna fel kan det göra att hjälplinjen inte syns.

När du har kontrollerat spegeljusteringen går du vidare. Har du behövt justera speglarna, kontrollera om hjälplinjen syns efter justeringen.

Syns hjälplinjen fortfarande inte, placera laserhuvudet i maskinens nedre högra hörn. Sätt en bit maskeringstejp på arbetsytan och ge en puls. Låt laserhuvudet stå kvar men sänk bordet till maskinens botten. Ta ut linsaxeln ur laserhuvudet. Nu kan du justera Red Pointer.

Så fort du öppnar luckan där Red Pointer sitter försvinner hjälplinjen. Du måste alltså gissa och justera i flera små steg. Stäng luckan efter varje liten justering och se om den röda punkten syns på maskeringstejpen.

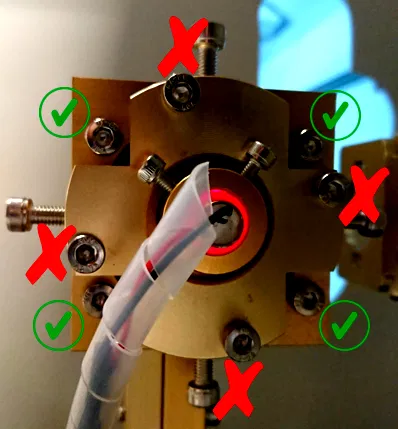

Det sitter en hel del skruvar på fästet till Red Pointer. På bilden nedan ser du att några av skruvarna har en grön bock. Använd de skruvarna för att justera Red Pointer. Använd inte de andra.

Skruvarna arbetar ihop: justerar du en skruv måste du också justera en andra. Vrider du skruvarna upptill eller nedtill som ett par ändrar du hjälplinjens höjd. Justerar du båda skruvarna till vänster eller höger som ett par flyttas hjälplinjen åt vänster eller höger.

Märker du att du inte kan fortsätta skruva in eller ut, använd skruven på motsatta sidan. Vill du till exempel dra åt skruvarna på höger sida men inte kan, kan du skruva ut skruvarna på vänster sida lite.

Det fungerar inte, vad gör jag?

Har du fått ordning på spegeljusteringen men ändå inte får Red Pointer att ligga rätt, kan du kontrollera om Red Pointer tänds när luckan till laserkällan är stängd. Se till att strömbrytaren för lasereffekten är påslagen. Ta en kamera eller använd mobilens kamera, så att du kan spela in video.

Placera kameran eller telefonen nära Red Pointer, riktad mot den. Starta inspelningen. Stäng luckan och låt den vara stängd en stund. Öppna sedan luckan och titta på videon. Oftast ser du ett rött sken i videon: det är Red Pointer. Saknas skenet, skapa ett ärende så hjälper vi dig.
