رسائل الخطأ المحتملة على الماكينة

Machine protected

يقع هذا الخطأ إن لم يُغلق أحد أبواب ماكينة الليزر على النحو الصحيح. وينطبق ذلك على كل أبواب المناطق التي يمكن أن تبلغها حزمة الليزر. وقد يقع هذا الخطأ كذلك والأبواب مغلقة لكن تلك الإشارة لا تُسجَّل.

فإن كانت الأبواب مغلقة على النحو الصحيح، فيمكنك فتحها واحدًا تلو الآخر وإغلاقها من جديد. فإن كان أحد المستشعرات لا يسجّل الباب المغلق على النحو الصحيح، فقد يدفعه ذلك إلى إعادة التسجيل والعمل كما ينبغي. وإن كانت كل الأبواب مغلقة ولم ينفع فتحها وإغلاقها جميعًا، فتحقق مما إذا كان الإيقاف الطارئ مفعّلًا، فقد يسبب هذا الخطأ كذلك. وإن لم يكن كذلك، فقد يكون أحد المستشعرات قد توقف عن العمل، وعندئذ يلزم حضور فني إلى الموقع.

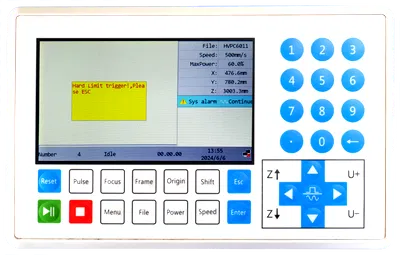

Hard Limit Prot

يظهر هذا الخطأ عند بلوغ مستشعرات المحاور Y أو X أو Z. وقد يقع مثلًا حين لا تكون قد أعدت المحاور إلى نقطة الأصل. ويمكن أن يقع Hard Limit Prot عندما يكشف المحور X أو Y المستشعر، فلا يستطيع المحور المتابعة ويقع الخطأ.

ويمكنك تفادي Hard Limit Prot بإعادة المحاور إلى نقطة الأصل دائمًا عند تشغيل الماكينة. أما Hard Limit Prot على المحور Z فيمكن منعه بالتأكد من ألا يكون رأس الليزر منخفضًا أكثر من اللازم عند العمل بالتبئير التلقائي. كما يلزمك إنزال المحور Z قليلًا عن الوضع العلوي للتأكد من وجود مساحة كافية للحصول على الارتفاع الصحيح بين المادة ومستشعر التبئير التلقائي. وفي شاشة التشخيص Menu => Function+ => Diagnoses+ يمكنك فحص Hard Limit Prot لترى المحور الذي ينطبق عليه.

X Slop over

يقع هذا الخطأ عندما يلزم الماكينة الخروج عن مدى المحور X لقطع العمل أو حفره. وقد يحدث ذلك مثلًا عندما تريد قطع المنتج أو حفره في ركن وتكون قد ضبطت نقطة أصل العمل خارج مساحة العمل.

وفي الصورة أدناه توضيح لذلك. فإن لاحظت الماكينة أن جزءًا من عملك خارج مساحة العمل، لم تستطع تنفيذ الحركة.

وعند العمل بزر Origin على الماكينة، يلزمك تحريك المحاور إلى موضع أبعد عن الحافة، ثم انقر Origin من جديد لضبط الموضع الجديد نقطةَ أصل.

وعند استخدام الإحداثيات المطلقة من البرنامج، يلزمك تحريك الرسم في البرنامج ليصبح أبعد عن الحافة.

ويلزمك كذلك التحقق في البرنامج من موضع نقطة أصل رسمك. فإن كنت تنوي العمل في الركن العلوي الأيمن وضغطت زر Origin لضبط نقطة الأصل هنا، فقد تكون نقطة أصل الرسم في الركن العلوي الأيسر. ونتيجة لذلك تحسب الماكينة من الركن العلوي الأيسر ويجب أن يتحرك رأس الليزر إلى اليمين، وهذا مستحيل لأن مساحة عمل الماكينة تنتهي هنا. فإن ضبطت نقطة أصل الرسم على أعلى اليمين، أمكنك بدء القطع في هذا الموضع لأن رأس الليزر سيتحرك الآن إلى اليسار وهناك مساحة كافية.

والنقطة الخضراء في الرسم تدل على نقطة أصل الرسم. انظر الأمثلة أدناه.

ولتغيير نقطة أصل الرسم يمكنك الاختيار من عدة نقاط:

وقد يقع هذا الخطأ كذلك عند إجراء حفر أو وسم قريب أكثر من اللازم من حافة مساحة العمل. فأثناء الحفر أو الوسم يحتاج رأس الليزر إلى مساحة للتسارع والتباطؤ. فيكون عملك داخل مساحة العمل، لكن المساحة لا تكفي الماكينة لبلوغ السرعة أو للتباطؤ، ويقع الخطأ في هذه الحالة كذلك.

وفي ما يلي مثال على وقوع الخطأ أثناء الحفر.

فإن كان الأمر كذلك، فسيلزمك تحريك عملك أكثر نحو وسط مساحة العمل. وعند اختيار Continue وضغط Enter قد تبدأ الماكينة تنفيذ ما ينبغي لها. لكن الخطأ سيعود بمجرد تلقيها إشارة بوجوب تحرك رأس الليزر خارج مساحة العمل، وقد يحدث ذلك في منتصف الحفر مثلًا فتضطر إلى إيقاف البرنامج. اضغط Esc لإيقافه. ويمكنك اختيار موضع آخر للبدء ثم ضغط Start من جديد. وإن اخترت Cancel وضغطت Esc، توقفت وأمكنك اختيار موضع جديد للعمل.

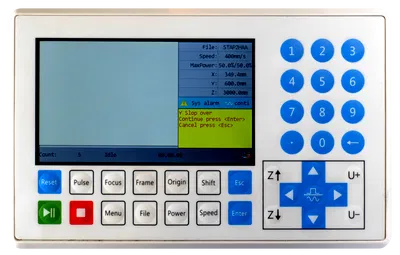

Y Slop over

يقع هذا الخطأ عندما يلزم الماكينة الخروج عن مدى المحور Y لقطع العمل أو حفره. وقد يحدث ذلك مثلًا عندما تريد قطع المنتج أو حفره في ركن وتكون قد ضبطت نقطة أصل العمل خارج مساحة العمل.

وفي الصورة أدناه توضيح لذلك. فإن لاحظت الماكينة أن جزءًا من عملك خارج مساحة العمل، لم تستطع تنفيذ الحركة.

وعند العمل بزر Origin على الماكينة، يلزمك تحريك المحاور إلى موضع أبعد عن الحافة، ثم انقر Origin من جديد لضبط الموضع الجديد نقطةَ أصل.

وعند استخدام الإحداثيات المطلقة من البرنامج، يلزمك تحريك الرسم في البرنامج ليصبح أبعد عن الحافة.

ويلزمك كذلك التحقق في البرنامج من موضع نقطة أصل رسمك. فإن كنت تنوي العمل في الركن العلوي الأيمن وضغطت زر Origin لضبط نقطة الأصل هنا، فقد تكون نقطة أصل الرسم في الركن السفلي الأيمن. ونتيجة لذلك تحسب الماكينة من الركن السفلي الأيمن ويجب أن يتحرك رأس الليزر لأعلى، وهذا مستحيل لأن مساحة عمل الماكينة تنتهي هنا. فإن ضبطت نقطة أصل الرسم على أعلى اليمين، أمكنك بدء القطع في هذا الموضع لأن رأس الليزر سيتحرك الآن لأسفل وهناك مساحة كافية.

والنقطة الخضراء في الرسم تدل على نقطة أصل الرسم. انظر الأمثلة أدناه.

ولتغيير نقطة أصل الرسم يمكنك الاختيار من عدة نقاط:

وقد يقع هذا الخطأ كذلك عند إجراء حفر أو وسم قريب أكثر من اللازم من حافة مساحة العمل. فأثناء الحفر أو الوسم يحتاج رأس الليزر إلى مساحة للتسارع والتباطؤ. فيكون عملك داخل مساحة العمل، لكن المساحة لا تكفي الماكينة لبلوغ السرعة أو للتباطؤ.

وفي ما يلي مثال على وقوع الخطأ أثناء الحفر.

فإن كان الأمر كذلك، فسيلزمك تحريك عملك أكثر نحو وسط مساحة العمل.

وإن وقع الخطأ أثناء العمل بمحور الدوران، فسيساعد تحريك وحدة الدوران بمفتاحي U+ وU-. فالدوران يستطيع أساسًا الدوران بلا نهاية، لكن تُعطى له بدلًا من ذلك أبعاد مساحة عملك. فإن كانت مساحة عملك على المحور Y تساوي 900 mm، فمساحة عمل الدوران ستكون 900 mm كذلك. وباستخدام الدوران من الممكن كذلك أن تقترب أكثر من اللازم من حواف مساحة عملك. فإن ظهر خطأ Y Slop over، فأجرِ بضع دورات بمفتاحي U+ وU-، ثم اضغط زر Origin على شاشة الماكينة.

وعند اختيار Continue وضغط Enter قد تبدأ الماكينة تنفيذ ما ينبغي لها. لكن الخطأ سيعود بمجرد تلقيها إشارة بوجوب تحرك رأس الليزر خارج مساحة العمل، وقد يحدث ذلك في منتصف الحفر مثلًا فتضطر إلى إيقاف البرنامج. اضغط Esc لإيقافه. ويمكنك اختيار موضع آخر للبدء ثم ضغط Start من جديد. وإن اخترت Cancel وضغطت Esc، توقفت وأمكنك اختيار موضع جديد للعمل.

Frame slop

يقع هذا الخطأ عند تنفيذ الإطار (framing) وعملك خارج مساحة العمل.

فإن كنت واثقًا من أن عملك في وسط مساحة العمل، فقد يكون في البرنامج خط استرشادي أو إطار لا تريد قطعه، لكنه يُحتسب أثناء عملية الإطار.

وقد يكون كذلك أنك لم تضغط زر Origin بعد، فتختار الماكينة عندئذ آخر نقطة أصل أدخلتها، وقد تكون قريبة من جانب الماكينة فلا يتسع عملك داخل مساحة العمل ويقع الخطأ.

وعند استخدام الإحداثيات المطلقة من البرنامج، يلزمك تحريك الرسم في البرنامج ليصبح أبعد عن الحافة.

ويلزمك كذلك التحقق في البرنامج من موضع نقطة أصل رسمك. فإن كنت تنوي العمل في الركن العلوي الأيمن وضغطت Origin هنا، فقد تكون نقطة أصل الرسم في الركن السفلي الأيمن. ونتيجة لذلك تحسب الماكينة من الركن السفلي الأيمن ويجب أن يتحرك رأس الليزر لأعلى، وهذا مستحيل لأن مساحة عمل الماكينة تنتهي هنا. فإن ضبطت نقطة أصل الرسم على أعلى اليمين، أمكنك بدء القطع في هذا الموضع لأن رأس الليزر سيتحرك الآن لأسفل وهناك مساحة كافية. وينطبق الأمر نفسه على المحور الآخر: فإن أردت العمل في أعلى اليمين وضبطت نقطة الأصل في أعلى اليسار، ظهر الخطأ كذلك.

والنقطة الخضراء في الرسم تدل على نقطة أصل الرسم. انظر الأمثلة أدناه.

ولتغيير نقطة أصل الرسم يمكنك الاختيار من عدة نقاط:

فإن كان لديك مثلًا إطار استرشادي لا تريد قطعه بينما الجسم الذي تريد قطعه صغير ويقع في وسط مساحة العمل، فيمكنك ضغط Enter للمتابعة. وسيستمر الإطار، لكن جزءًا منه سيُقطع ولن يعود دقيقًا. وعند ضغط زر Start على شاشة ماكينة الليزر بعد ذلك، سيُقطع منتجك إن كان صغيرًا بما يكفي وبعيدًا بما يكفي عن حواف مساحة العمل.

وعند نقر Esc للإلغاء، يتوقف الإطار. ويمكنك التحقق مما إذا كنت تحاول العمل قريبًا أكثر من اللازم من حواف مساحة العمل والابتعاد عنها قليلًا. ويمكنك كذلك التحقق من وجود إطار استرشادي أو ما شابه في الرسم يسبب الخطأ. ويمكنك ضغط زر Origin من جديد للتأكد من أنك تعمل فعلًا في الموضع المحدد.

Water prot 1

يدل هذا الخطأ على عدم استقبال الإشارة من مبرد الماء. وعند وجوده لا يمكنك القطع ولا الحفر ولا الوسم، فالماء في مصدر الليزر يجب أن يُضخّ باستمرار لمنع الضرر.

فإن ظهر Water prot 1، فقد يكون مبرد الماء غير مشغّل. تحقق من ضبط المفتاح المساعد على النحو الصحيح. ففي ماكينة BRM Pro يقع المفتاح في الجانب الأيمن من الماكينة في لوحة المفاتيح. وفي ماكينة BRM Slim يقع فوق الشاشة. فإن كان مشغّلًا، فتحقق من تشغيل مبرد الماء نفسه.

وعندما يكون المبرد مشغّلًا، فقد لا يكون كابل الإنذار في ظهره موصولًا على النحو الصحيح أو يكون قد خرج. فإن لم يكن موصولًا كما ينبغي، فانزعه من المبرد وأعد توصيله.

وإن كان كل شيء موصولًا على النحو الصحيح، فقد يكون المبرد يشير إلى إنذار. ويمكنك رؤية ذلك على شاشته، وقد يعرض رمز خطأ. وقد يضيء الضوء الأحمر أسفل الشاشة كذلك ويصدر صوت الإنذار.

وبحسب نوع عطل مبرد الماء قد يلزم حضور فني من BRM. وإن كان كل شيء مشغّلًا ولم يطلق المبرد إنذارًا وظل الخطأ قائمًا، فيلزم حضور فني من BRM.

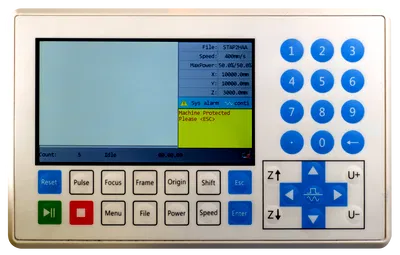

Machine Protected

يقع هذا الخطأ إن لم يُغلق أحد الأبواب على النحو الصحيح أو عند تفعيل زر الإيقاف الطارئ. وينطبق ذلك على كل أبواب المناطق التي يمكن أن تبلغها حزمة الليزر. وقد يقع هذا الخطأ كذلك والأبواب مغلقة لكن تلك الإشارة لا تُسجَّل.

فإن كانت الأبواب مغلقة على النحو الصحيح، فيمكنك فتحها واحدًا تلو الآخر وإغلاقها من جديد. فإن كان المستشعر لا يسجّل الأبواب المغلقة على النحو الصحيح، فقد يدفعه ذلك إلى إعادة التسجيل والعمل كما ينبغي.

وإن فحصت الأبواب وبدا كل شيء سليمًا، فيمكنك ضغط Enter للمتابعة. فالماكينة دخلت وضع الإيقاف المؤقت، وبضغط Enter تواصل من حيث توقفت.

وضغط Esc يوقف برنامجك، ويعود رأس الليزر إلى موضع بدء القطع أو الحفر. وإن أردت المتابعة بالبرنامج نفسه فسيلزمك تشغيله من جديد.

وإن كانت كل الأبواب مغلقة ولم ينفع فتحها وإغلاقها جميعًا، فقد يكون أحد المستشعرات قد توقف عن العمل، وعندئذ يلزم حضور فني إلى الموقع. ويمكنك دائمًا إرسال تذكرة إن احتجت إلى مساعدة.
