تنظيف العدسة

العدسة المتسخة تقلل طاقة الليزر وتسبب جودة قطع رديئة. والتنظيف المنتظم للعدسة يحافظ على الأداء الأمثل ويطيل عمرها. نظّف عدستك عند ملاحظة انخفاض في الطاقة أو قطع غير متسق أو رواسب ظاهرة على سطح العدسة.

تعامل معها بحذر شديد

للعدسة طلاء بصري متخصص يسهل إتلافه. ارتدِ القفازات دائمًا، واستخدم كحولًا بتركيز 70% فقط، وأمسك العدسة من حوافها فقط. ولا تلمس سطحي العدسة بيدين عاريتين أبدًا.

المواد اللازمة

• مكان عمل نظيف بإضاءة جيدة
• ورق عدسات (ورق بصري متخصص)
• كحول أيزوبروبيل بتركيز 70%
• منفاخ هواء يدوي
• قفازات لاتكس أو نتريل
• مفك براغي مسطح (صغير)
• ورق أبيض نظيف (للعمل عليه)

جهّز مكان عملك: تأكد من نظافة المكان وخلوه من الغبار حتى لا تتلوث العدسة أثناء التنظيف.

الخطوة 1: نزع عمود العدسة من رأس الليزر

توجد العدسة داخل عمود العدسة، الذي يستقر في رأس الليزر. ويلزمك نزع عمود العدسة كاملًا أولًا.

افصل خرطوم الهواء ومستشعر التبئير التلقائي

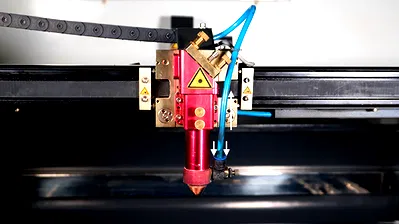

1. انزع خرطوم الهواء: اضغط الحلقة الزرقاء على وصلة الهواء لأسفل واسحب الخرطوم لأعلى

2. افصل مستشعر التبئير التلقائي (إن وُجد):

   • حدّد القابس الأسود ذا الحلقة الفضية أعلى المستشعر
   • أدِر الحلقة الفضية عكس عقارب الساعة
   • اسحب القابس مستقيمًا لأعلى وللخارج

انزع عمود العدسة

3. فكّ برغي التثبيت أو البراغي على رأس الليزر بإدارتها عكس عقارب الساعة

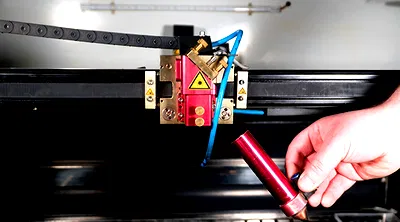

4. انزع عمود العدسة بعناية من رأس الليزر

الخطوة 2: تفكيك عمود العدسة

خذ عمود العدسة إلى مكان عملك النظيف.

1. انزع الفوهة وحامل الفوهة بفكّهما، وضعهما جانبًا

2. لاحظ موضع العدسة: إن كان لعمود العدسة أكثر من موضع ملولب (علوي وسفلي)، فتذكّر الموضع الذي كانت فيه العدسة. يجب إعادة تركيبها في الموضع نفسه تمامًا.

3. ارتدِ قفازات اللاتكس لحماية طلاء العدسة من الزيوت وبصمات الأصابع

أخرج العدسة

4. فكّ حلقة تثبيت العدسة بمفك مسطح صغير:
   • أدخل طرف المفك في أحد الحزوز الصغيرة في الحلقة
   • اضغط برفق وأدِر عكس عقارب الساعة
   • احذر أن ينزلق المفك فيتلف العدسة
   • وبعد ارتخائها، واصل الفكّ باليد

5. أمسك عمود العدسة بعناية:
   • أمسك العمود من أعلاه
   • دع حلقة التثبيت وحلقة العدسة البيضاء والعدسة تستقر في الأسفل
   • فكّ حلقة التثبيت بالكامل بعناية
   • لا تُسقِط العدسة (فهي هشّة وستنكسر إن سقطت)

الخطوة 3: تنظيف العدسة

ضع حلقة تثبيت العدسة وحلقة العدسة البيضاء جانبًا. وأمسك العدسة بعناية من حوافها فقط.

أزل الأوساخ السائبة

1. استخدم منفاخ الهواء اليدوي لإزالة الغبار والجسيمات السائبة
   • أمسك المنفاخ بزاوية على سطح العدسة
   • انفخ الهواء عبر العدسة لا مباشرة فيها
   • وهذا يمنع خدش الجسيمات للسطح أثناء التنظيف الرطب

التنظيف الرطب

2. جهّز طبقات ورق العدسات:

   • ضع ورقة عدسات واحدة على الورق الأبيض النظيف
   • ضع العدسة فوق ورقة العدسات
   • ضع ورقة عدسات أخرى فوق العدسة

3. ضع الكحول:

   • أضف قطرة أو قطرتين من كحول الأيزوبروبيل 70% على ورقة العدسات العلوية
   • ينبغي أن تكون الورقة رطبة لا مشبعة

استخدم كحول 70% فقط

استخدام أي منتج تنظيف آخر يُتلف الطلاء البصري أو يزيله نهائيًا. والطلاء التالف لا يمكن إصلاحه، ويجب عندئذ استبدال العدسة.

4. امسح العدسة:
   • اسحب الورقة العلوية برفق عبر العدسة بحركة واحدة سلسة
   • لا تفرك ولا تضغط
   • سترفع الورقة الأوساخ وتجفف السطح في آن واحد

5. نظّف الوجه الآخر:
   • اقلب العدسة
   • كرر الخطوات من 2 إلى 4 للوجه الآخر
   • افحص الوجهين للتأكد من نظافتهما التامة بلا خطوط ولا رواسب

الخطوة 4: إعادة تجميع العدسة

بعد أن تصبح العدسة نظيفة وجافة تمامًا، أعد تجميع مجموعة العدسة.

مهم: تحقق من اتجاه العدسة

يجب أن يكون الوجه المحدّب لأعلى نحو المرآة. وتركيب العدسة بالمقلوب يسبب:

• ارتفاع تبئير خاطئًا
• جودة قطع رديئة
• حزمة غليظة غير مبأّرة

ترتيب التجميع (من الأسفل إلى الأعلى):

1. حلقة تثبيت العدسة (الأسنان لأعلى)
2. حلقة العدسة البيضاء
3. العدسة والوجه المحدّب لأعلى
4. تُلوَّب هذه المجموعة داخل عمود العدسة

تذكّر الموضع

ركّب العدسة في الموضع نفسه تمامًا في عمود العدسة الذي نزعتها منه. فالموضع الخاطئ يعني ارتفاع تبئير خاطئًا.

الخطوة 5: إعادة عمود العدسة إلى رأس الليزر

1. لوّب مجموعة العدسة داخل عمود العدسة من الأسفل
   • أمسك عمود العدسة بيد
   • وأمسك مجموعة العدسة (حلقة التثبيت والحلقة البيضاء والعدسة) باليد الأخرى
   • ألقِم حلقة التثبيت في عمود العدسة بعناية
   • اربط بإحكام دون مبالغة

2. أعد تركيب الفوهة وحامل الفوهة على عمود العدسة

3. أدخل عمود العدسة في رأس الليزر

   • حاذِ العمود مع فتحة التركيب
   • ادفعه بثبات حتى يستقر تمامًا

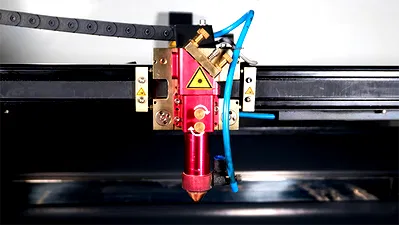

4. اربط برغي التثبيت أو البراغي على رأس الليزر بإدارتها مع عقارب الساعة

أعد توصيل خرطوم الهواء والتبئير التلقائي

5. أعد إدخال خرطوم الهواء في وصلة الهواء

   • ادفع الخرطوم في الوصلة حتى تسمع نقرة
   • اسحبه برفق للتأكد من ثباته

6. أعد توصيل مستشعر التبئير التلقائي (إن وُجد):

   • حدّد مسمار المحاذاة الصغير داخل القابس
   • حاذِ المسمار مع الثقب في المستشعر (يدخل باتجاه واحد فقط)
   • ادفع القابس مستقيمًا لأسفل في المستشعر
   • أدِر الحلقة الفضية مع عقارب الساعة للقفل

لا تُجبر قابس التبئير التلقائي

للقابس مسمار صغير يجب أن يحاذي ثقبًا في المستشعر. وإجبار القابس في الاتجاه الخاطئ يكسر المسمار، فيستلزم استبدال مجموعة الكابل كاملة. تمهّل وتأكد من المحاذاة الصحيحة.

بعد التنظيف

ماكينتك جاهزة الآن للعمل. اختبرها بعمل صغير للتحقق من صحة التبئير وجودة القطع.

هل تحتاج إلى مساعدة؟ أرسل تذكرة إن واجهت مشكلات بعد التنظيف.

جدول التنظيف

• استخدام خفيف (تعليمي): نظّف كل شهرين إلى ثلاثة أشهر
• استخدام متوسط (إبداعي): نظّف شهريًا
• استخدام كثيف (إنتاجي): نظّف أسبوعيًا أو عند انخفاض الطاقة

علامات تدل على الحاجة إلى التنظيف:

• انخفاض قدرة القطع
• عمق حفر غير متسق
• جودة حافة رديئة
• رواسب دخان أو اتساخ ظاهر على سطح العدسة
