محاذاة المرايا في ماكينات Open Bed
تنتقل حزمة ليزر Open Bed من المصدر عبر المرايا إلى العدسة، ثم إلى المادة. والمحاذاة السليمة للمرايا تضمن أن تصيب الحزمة مركز كل مرآة وكل عدسة عبر مساحة العمل كلها، فتبلغ الطاقة وجودة القطع أقصاهما.
نظّف أولًا، ثم حاذِ. فالبصريات المتسخة تقلل الطاقة وتؤثر في موضع الحزمة. نظّف دائمًا المرايا والعدسة قبل ضبط المحاذاة.
المواد اللازمة
Section titled “المواد اللازمة”- شريط لاصق ورقي (عدة قطع)
- طقم مفاتيح ألن
- طقم مفاتيح ربط (لصواميل الضبط)
- قلم ومسطرة
- صبر (المحاذاة تحتاج وقتًا ودقة)
الخطوة 1: محاذاة المرآة 1 (المرآة الأولى على الجسر)
Section titled “الخطوة 1: محاذاة المرآة 1 (المرآة الأولى على الجسر)”افحص براغي التثبيت
Section titled “افحص براغي التثبيت”- افتح الباب في الجانب الأيسر من الجسر

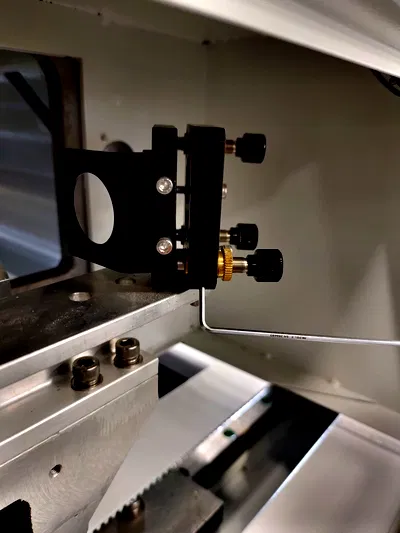

- حدّد حاملي المرايا الأسودين في الداخل
- استخدم مفتاح ألن للتأكد من إحكام البراغي الصغيرة على الحاملين
- اربط أي برغي مرتخٍ (فهي تثبّت براغي الضبط وصواميلها)
اختبر محاذاة المرآة 1

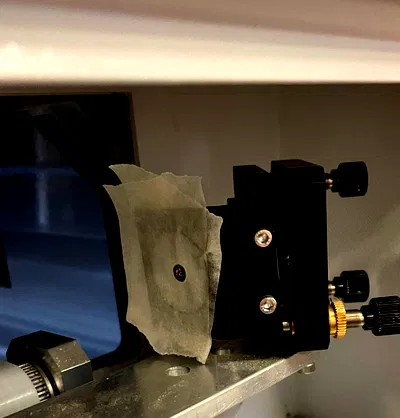

Section titled “اختبر محاذاة المرآة 1”- جهّز هدفًا من الشريط: الصق قطعتين من الشريط الورقي معًا
- ثبّته على الفتحة: الصق الشريط على فتحة حامل المرآة الأيمن
- أغلق الباب واضبط نبضة
- تحقق من الموضع: ينبغي أن تكون النبضة في مركز الفتحة
اضبط المرآة 1 عند الحاجة
Section titled “اضبط المرآة 1 عند الحاجة”إن لم تكن النبضة في المركز، فاضبط المرآة اليسرى (المرآة الأولى):

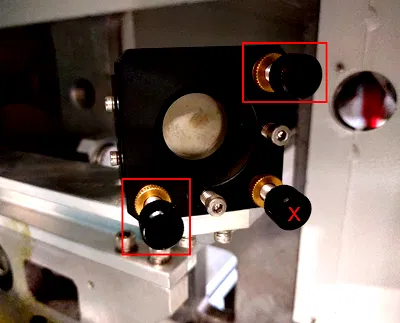

براغي الضبط التي تستخدمها:
- البرغي العلوي الأيمن: يضبط ارتفاع الحزمة (لأعلى ولأسفل)
- البرغي السفلي الأيسر: يضبط موضع الحزمة (يمينًا ويسارًا)
لا تستخدم:
- برغي الضبط السفلي الأيمن
- براغي ألن (فهي للتثبيت فقط)
إجراء الضبط:
- فكّ صامولة القفل قليلًا على البرغي الذي تريد ضبطه
- أدِر برغي الضبط لتحريك الحزمة
- اربط صامولة القفل عند الانتهاء
- اضبط نبضة جديدة للتحقق (فقد ينزاح البرغي عند الربط)
- حرّك طبقة الشريط العلوية قبل كل نبضة جديدة لترى الأثر الجديد بوضوح
- كرر حتى تستقر النبضة في المركز
وعندما تصيب النبضة المركز، انزع الشريط وأغلق الباب.
الخطوة 2: محاذاة المرآة 2 (المرآة الثانية على الجسر)
Section titled “الخطوة 2: محاذاة المرآة 2 (المرآة الثانية على الجسر)”اختبر المحاذاة عبر مساحة العمل
Section titled “اختبر المحاذاة عبر مساحة العمل”- افتح الغطاء الأمامي للوصول إلى رأس الليزر

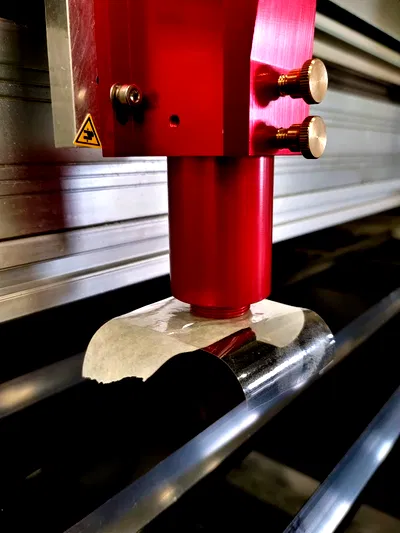

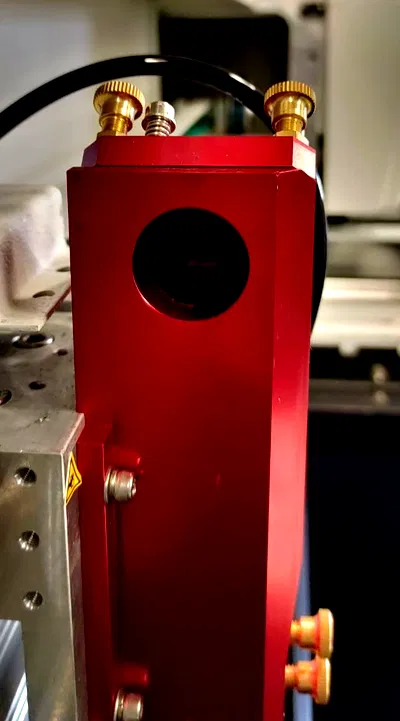

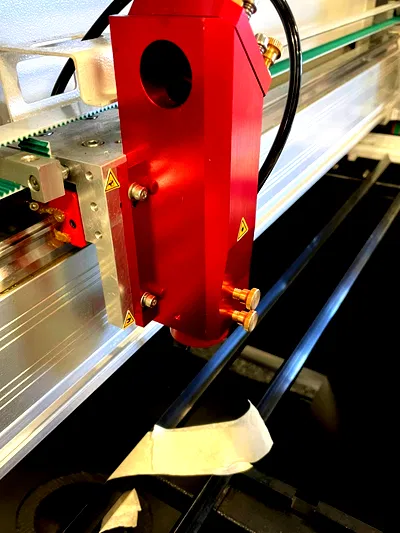

- الصق طبقتين من الشريط الورقي على الفتحة اليسرى لرأس الليزر
- أغلق الغطاء الأمامي
- حرّك رأس الليزر إلى أقصى اليسار في مساحة العمل
- اضبط نبضة
- حرّك رأس الليزر إلى أقصى اليمين في مساحة العمل
- افتح الغطاء الأمامي والصق قطعة شريط ثالثة فوق الشريط الموجود
- أغلق الغطاء الأمامي واضبط نبضة
افحص النتائج
Section titled “افحص النتائج”قارن النبضتين على الشريط:
- المثالي: تتطابق النبضتان تمامًا وتقعان في مركز الفتحة
- يحتاج إلى ضبط: النبضتان غير متطابقتين أو ليستا في المركز
اضبط المرآة 2 عند الحاجة
Section titled “اضبط المرآة 2 عند الحاجة”إن كانت المحاذاة غير سليمة، فاضبط المرآة الثانية (المرآة اليمنى خلف الباب):
براغي الضبط التي تستخدمها:
- البرغي العلوي الأيمن: يضبط ارتفاع الحزمة (لأعلى ولأسفل)
- البرغي السفلي الأيسر: يضبط موضع الحزمة (يمينًا ويسارًا)
لا تستخدم:
- برغي الضبط السفلي الأيمن
- براغي ألن (فهي للتثبيت فقط)
إجراء الضبط:
- فكّ صامولة القفل قليلًا على البرغي الذي تريد ضبطه
- أدِر برغي الضبط لتحريك الحزمة
- اربط صامولة القفل عند الانتهاء
- اضبط نبضات جديدة وفق إجراء الاختبار أعلاه
- حرّك طبقة الشريط العلوية قبل كل اختبار لترى الآثار الجديدة
- كرر حتى تتطابق النبضتان وتستقرا في المركز
وعند تطابق النبضتين، انزع الشريط.
الخطوة 3: محاذاة المرآة 3 (المرآة على رأس الليزر)
Section titled “الخطوة 3: محاذاة المرآة 3 (المرآة على رأس الليزر)”جهّز عمود العدسة للاختبار

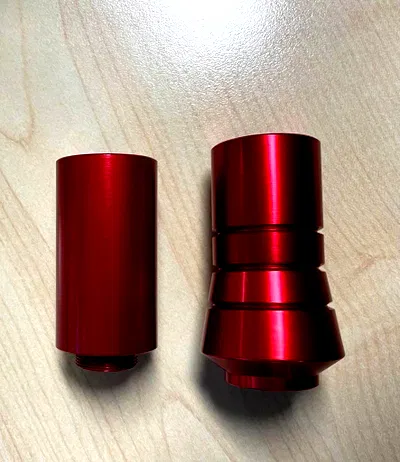

Section titled “جهّز عمود العدسة للاختبار”- انزع عمود العدسة من رأس الليزر
- فكّ جزأي عمود العدسة عن بعضهما
- ضع الجزء السفلي جانبًا (لن تحتاج إليه بعد)

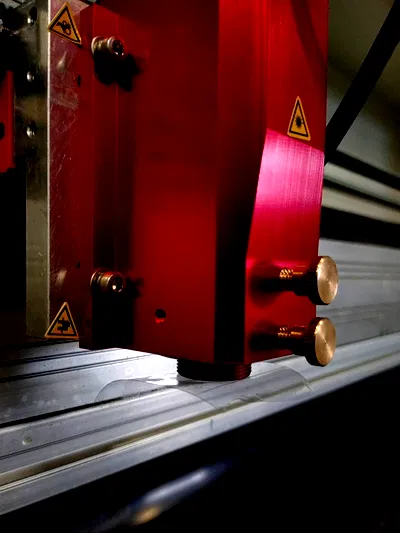

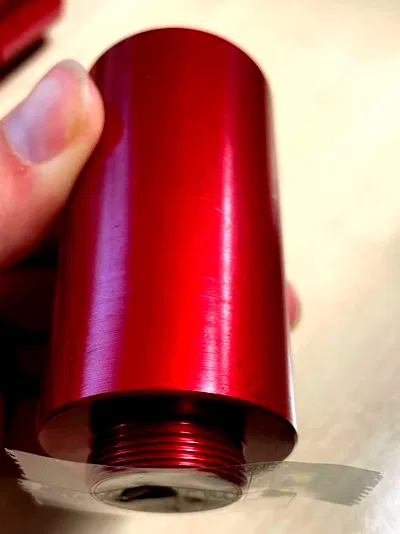

- الصق شريطًا شفافًا على القاعدة الملولبة للجزء العلوي لتغطية الفتحة
- أعد الجزء العلوي إلى رأس الليزر في أعلى موضع ممكن
اختبر محاذاة المرآة 3
Section titled “اختبر محاذاة المرآة 3”- أغلق الغطاء الأمامي واضبط نبضتين
- أنزل عمود العدسة مستقيمًا لأسفل (لا تُدره)
- ثبّته في أدنى موضع
- الصق شريطًا ورقيًا بالعرض فوق الشريط الشفاف
- اضبط نبضة
افحص المحاذاة
Section titled “افحص المحاذاة”- انزع طبقتي الشريط معًا (أبقهما ملتصقتين)
- افحص أثر الحرق على الشريط الورقي
- تحقق من الموضع: ينبغي أن يكون الأثر في مركز الثقب الكبير في الشريط الشفاف
اضبط المرآة 3 عند الحاجة
Section titled “اضبط المرآة 3 عند الحاجة”إن لم يكن الأثر في المركز، فاضبط مرآة رأس الليزر:

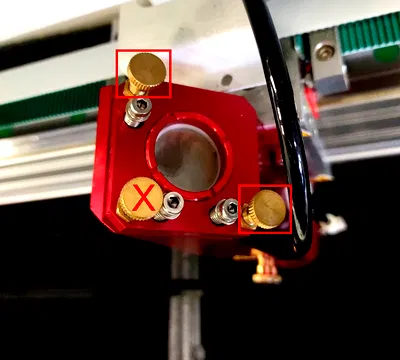

براغي الضبط التي تستخدمها:
- البرغي العلوي الأيسر: يضبط ارتفاع الحزمة (لأعلى ولأسفل)
- البرغي السفلي الأيمن: يضبط موضع الحزمة (يمينًا ويسارًا)
لا تستخدم:
- برغي الضبط السفلي الأيسر
- براغي ألن الفضية (فهي للتثبيت فقط)
إجراء الضبط:
- فكّ صامولة القفل قليلًا على البرغي الذي تريد ضبطه
- أدِر برغي الضبط لتحريك الحزمة (استعن بعلامات الشريط لمعرفة الاتجاه)
- اربط صامولة القفل عند الانتهاء
- كرر الاختبار كاملًا (فقد ينزاح البرغي عند الربط)
- واصل حتى يستقر الأثر في المركز
الخطوة 4: محاذاة مصدر الليزر (المحاذاة النهائية)
Section titled “الخطوة 4: محاذاة مصدر الليزر (المحاذاة النهائية)”بعد محاذاة كل المرايا، تحقق من محاذاة مصدر الليزر باختبار علامة الجمع.
جهّز الاختبار
Section titled “جهّز الاختبار”- الصق شريطًا ورقيًا على شريحتين أسفل رأس الليزر
- أعد تجميع عمود العدسة: ضع الجزء العلوي في رأس الليزر، ولوّب الجزء السفلي (وفيه العدسة) عليه
- اضبط ارتفاع التبئير الصحيح
- أغلق الغطاء الأمامي واضبط نبضة

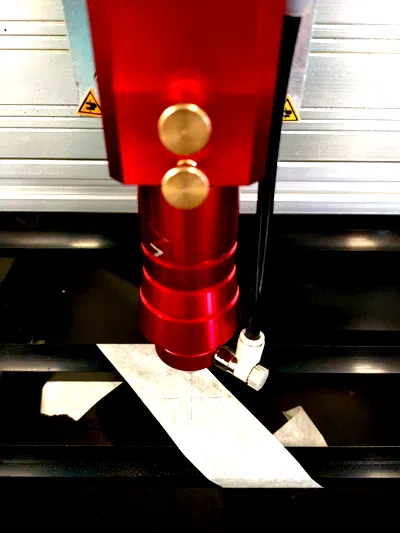

- ارسم علامة جمع بالقلم والمسطرة عبر النبضة على الشريط
اختبر محاذاة مصدر الليزر
Section titled “اختبر محاذاة مصدر الليزر”- فكّ الجزء السفلي من عمود العدسة وضعه جانبًا
- الصق شريطًا ورقيًا جديدًا فوق علامة الجمع
- اضبط نبضة

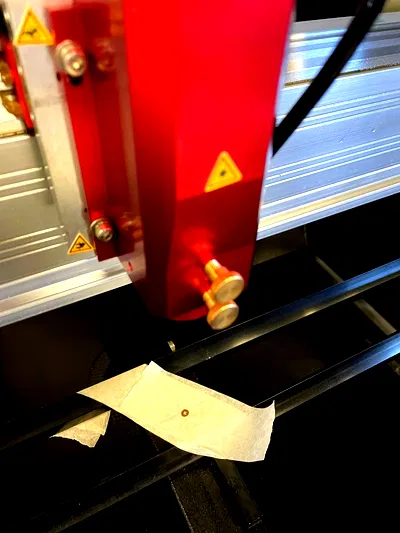

تحقق من النتيجة: ينبغي أن تكون النبضة في مركز علامة الجمع. فإن لم تكن، فمصدر الليزر يحتاج إلى ضبط.
اضبط مصدر الليزر عند الحاجة
Section titled “اضبط مصدر الليزر عند الحاجة”الوصول إلى مصدر الليزر:

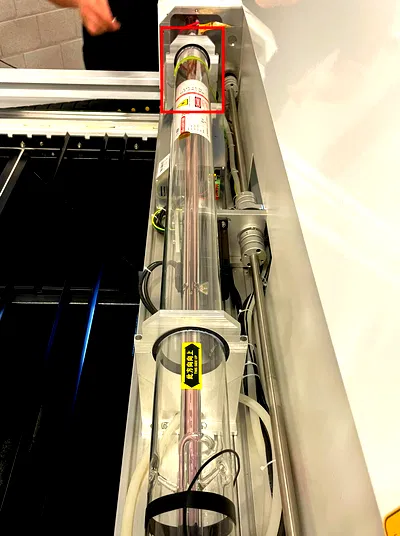

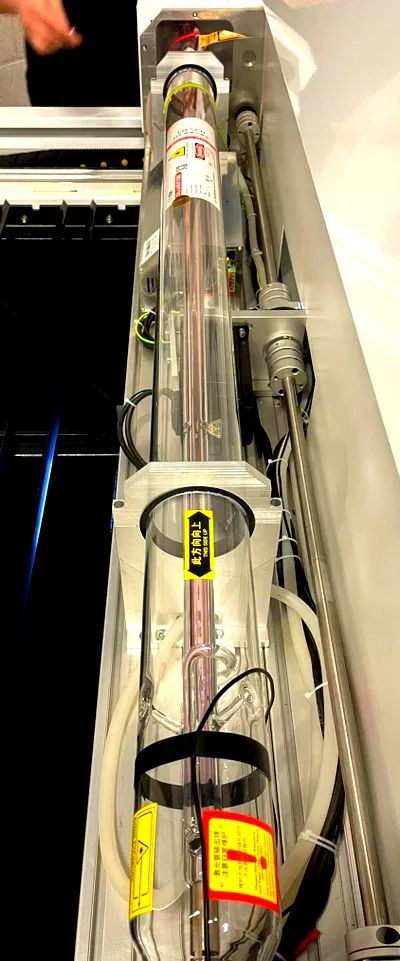

- حدّد مصدر الليزر على الجسر
- انزع براغي ألن المثبّتة للوح
- انزع الغطاء بعناية
أساسيات الضبط:

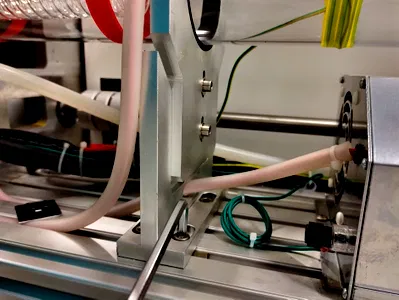

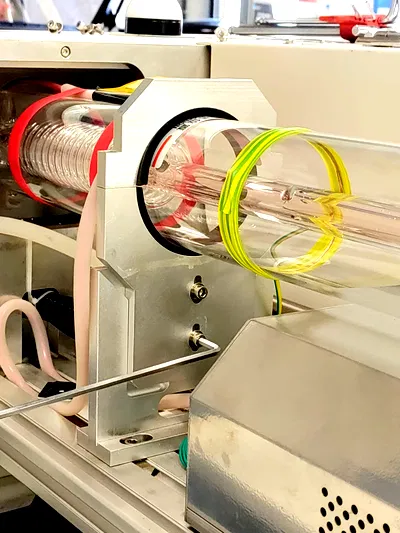

يستقر مصدر الليزر في حاملين قابلين للضبط. اضبط دائمًا الحامل الأبعد عن المرايا للحصول على تحكم أدق.
آثار الضبط:
- ضبط ارتفاع المصدر (لأعلى ولأسفل): تتحرك الحزمة يمينًا أو يسارًا على مساحة العمل
- ضبط موضع المصدر (يمينًا ويسارًا): تتحرك الحزمة إلى الأمام أو إلى الخلف على مساحة العمل
إجراء الضبط:
- أجرِ تعديلات صغيرة على حامل مصدر الليزر
- كرر اختبار علامة الجمع عند رأس الليزر
- واصل حتى تستقر النبضة في مركز علامة الجمع
- تحقق من محاذاة المرايا كاملةً مرة أخرى للتأكد من بقاء كل شيء على محاذاته
بعد المحاذاة
Section titled “بعد المحاذاة”عند اكتمال المحاذاة:
- أعد تجميع كل المكوّنات (عمود العدسة والأغطية والألواح)
- شغّل عملًا اختباريًا للتحقق من أداء القطع عبر مساحة العمل
- دوّن التاريخ في سجلات الصيانة
